Attributes
| Part Number | 6835-06-06-06-NWO-FG |
|---|---|
| Is Series Page | 0 |
Description
Steel, SAE J1926 Adjustable O-Ring Boss Female Port Run Tee, 9/16-18 Male Adjustable ORB x 9/16-18 Female ORB x 9/16-18 Female ORB
Specifications
| Connection Details | {"Side 1 Connection Type":"Male Adjustable ORB","Side 1 Thread Type":"9/16-18 UNF","Side 1 Standard":"SAE J1926","Side 1 Role":"Port Connection","Side 1 Replacement Seal":"4000-06","Side 2 Connection Type":"Female ORB","Side 2 Thread Type":"9/16-18 UNF","Side 2 Standard":"SAE J1926","Side 2 Role":"Port Connection","Side 3 Connection Type":"Female ORB","Side 3 Thread Type":"9/16-18 UNF","Side 3 Standard":"SAE J1926","Side 3 Role":"Port Connection"} |
|---|---|
| Body & Materials | {"Shape":"Tee","Shape Type":"Adjustable Run Tee","Primary Material":"Steel","Material Grade":"C1045","Plating":"Trivalent Zinc","Seal Code":"NBR","Seal Material":"Buna-N (Nitrile)"} |
| Dimensions | {"Weight":"0.25 lb"} |
| Performance Specifications | {"Working Pressure":"5000 psi","Temperature Range":"-40°F to 250°F","Temperature Notes":"Temperature limited by NBR Seal","Corrosion Resistance":"120 hrs no white rust; 240 hrs no red rust per ASTM B117","Burst Pressure":"20000 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"6 AOG5JG5-S"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male Adjustable ORB x Female ORB x Female ORB |
| Technical Series Configuration | SAE J1926-3 Male Adjustable O-Ring Boss x SAE J1926-1 Female O-Ring Boss x Female O-Ring Boss Run Tee |
| Side 1 Connection Type | Male Adjustable ORB |
| Side 2 Connection Type | Female ORB |
| Shape | Tee |
| Product Type | Fittings |
PDF Documents

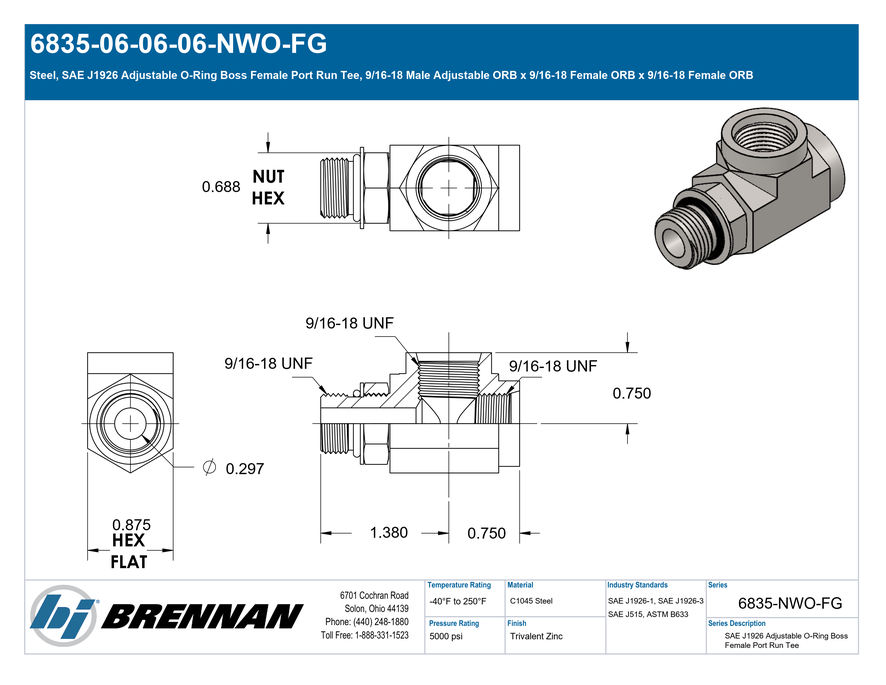

Specification Sheet
Open PDF
