Attributes
| Part Number | 2404-40-48-SS |
|---|---|
| Is Series Page | 0 |
Description

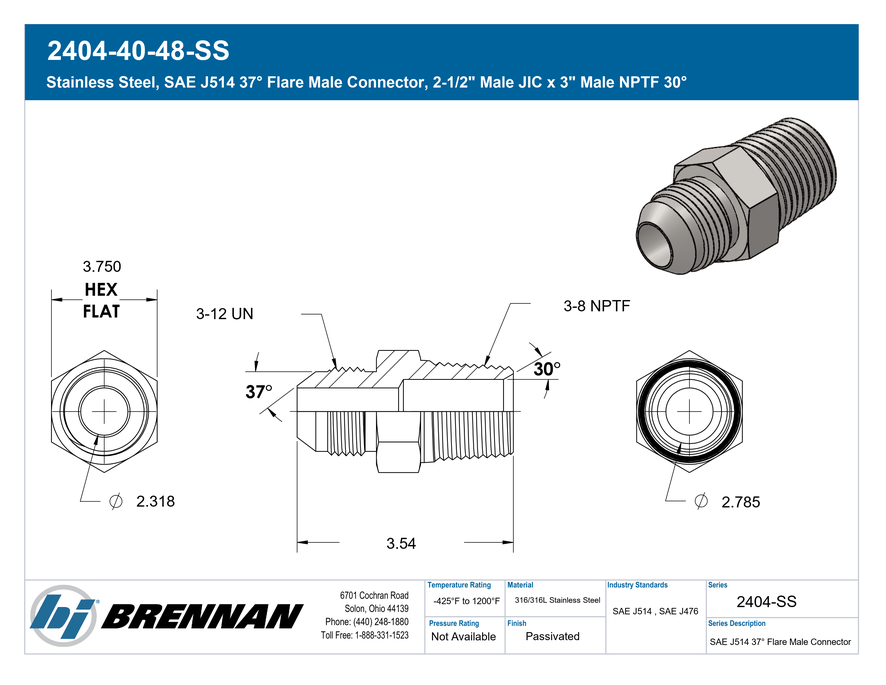

Stainless Steel, SAE J514 37° Flare Male Connector, 2-1/2" Male JIC x 3" Male NPTF 30°
Specifications
| Connection Details | {"Side 1 Connection Type":"Male JIC","Side 1 Tube OD":"2-1/2\"","Side 1 Thread Type":"3-12 UN","Side 1 Standard":"SAE J514 - Class 2A Thread","Side 1 Role":"Line/Tube Connection","Side 2 Connection Type":"Male NPTF 30°","Side 2 Pipe Size":"3\"","Side 2 Thread Type":"3-8 NPTF","Side 2 Standard":"SAE J476","Side 2 Role":"Line/Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Connector","Primary Material":"Stainless Steel","Material Grade":"316/316L","Surface Treatment":"Passivated"} |
| Dimensions | {"Hex/Wrench":"3.750","Weight":"3.80 lb"} |
| Performance Specifications | {"Working Pressure":"600 psi","Temperature Range":"-425°F to 1200°F","Burst Pressure":"2400 psi","Burst Ratio":"4:1"} |
| Cross References | {"Aeroquip Part Number":"259-2021-48-40","Parker Hose Part Number":"0103-48-40-SS","Parker TFD Part Number":"40-48 FTX-SS","SAE J514 Part Number":"SAE J514 40-48 070102S"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male JIC x Male Pipe |
| Technical Series Configuration | SAE J514 Male JIC Tube x SAE J476 Male NPTF Connector |
| Side 1 Connection Type | Male JIC |
| Side 2 Connection Type | Male NPTF 30° |
| Shape | Straight |
| Product Type | Fittings |
