Attributes
| Part Number | D7605-E08-02-E08-X |
|---|---|
| Is Series Page | 0 |
Description

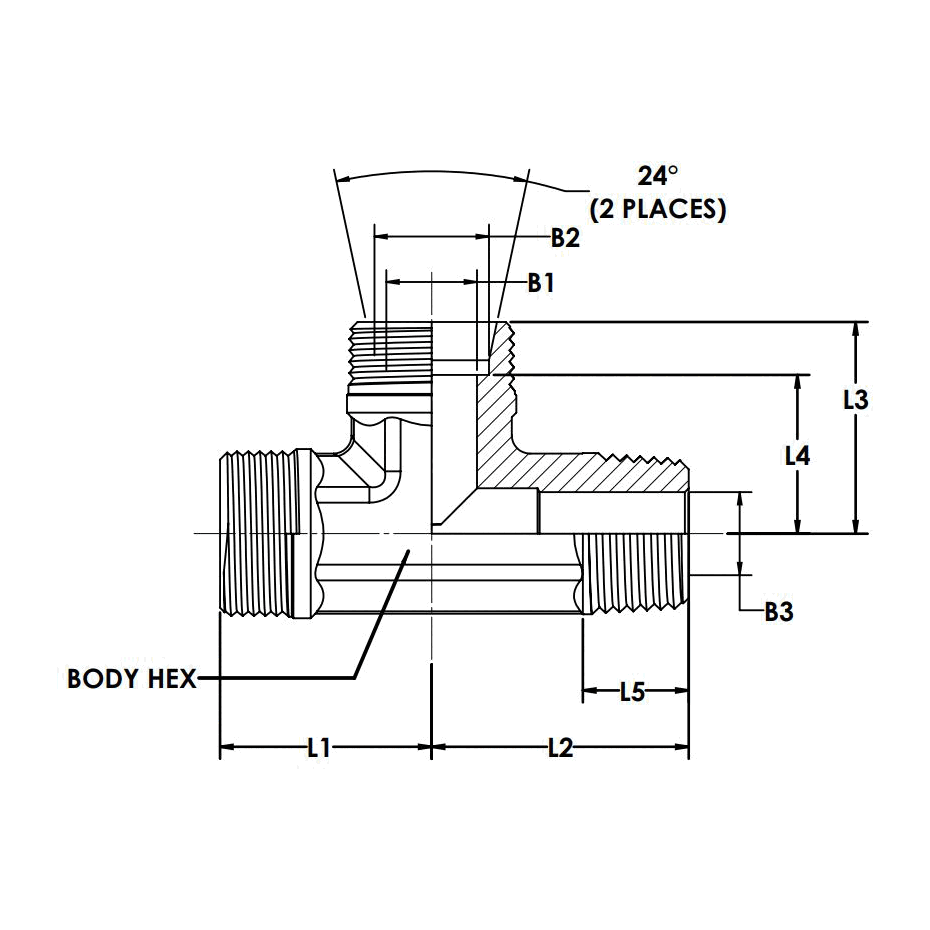

Steel, DIN 2353 Male Run Tee, Extra Light 8mm Male DIN x 1/8" BSPT x Extra Light 8mm Male DIN, Body Only
Specifications
| Connection Details | {"Side 1 Connection Type":"Male DIN","Side 1 Tube OD":"8mm","Side 1 Thread Type":"M12X1.0","Side 1 Standard":"DIN 2353, ISO 8434-1","Side 1 Role":"Line/Tube Connection","Side 1 DIN Pressure Series":"Extra Light","Side 2 Connection Type":"Male BSPT","Side 2 Pipe Size":"1/8\"","Side 2 Thread Type":"1/8-28","Side 2 Standard":"ISO 7-1","Side 2 Role":"Pipe Connection","Side 3 Connection Type":"Male DIN","Side 3 Tube OD":"8mm","Side 3 Thread Type":"M12X1.0","Side 3 Standard":"DIN 2353, ISO 8434-1","Side 3 Role":"Line/Tube Connection","Side 3 DIN Pressure Series":"Extra Light"} |
|---|---|
| Body & Materials | {"Shape":"Tee","Shape Type":"Male Run Tee","Primary Material":"Steel","Material Grade":"11SMnPb30","Plating":"Zinc Nickel"} |
| Dimensions | {"Hex/Wrench":"12mm","Weight":"0.05 lb"} |
| Performance Specifications | {"Temperature Range":"-65°F to 500°F","Corrosion Resistance":"1,000 hrs no red rust per DIN ISO 9227","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"LE08LLRCFX"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant by Exemption 6a-I (Lead in steel alloy)","REACH Compliance":"May contain Lead ≥0.1%"} |
| Series Configuration | Male DIN x Male BSPT x Male DIN, Body Only |
| Technical Series Configuration | DIN 2353/ISO 8434-1 Flareless Tube x DIN 3852-2 Form C Male BSPT x Flareless Tube Run Tee, Body Only |
| Side 1 Connection Type | Male DIN |
| Side 2 Connection Type | Male BSPT |
| Shape | Tee |
| Product Type | Fittings |
