Attributes
| Part Number | D2650-S20-S20-S20-S20-X |
|---|---|
| Is Series Page | 0 |
Description

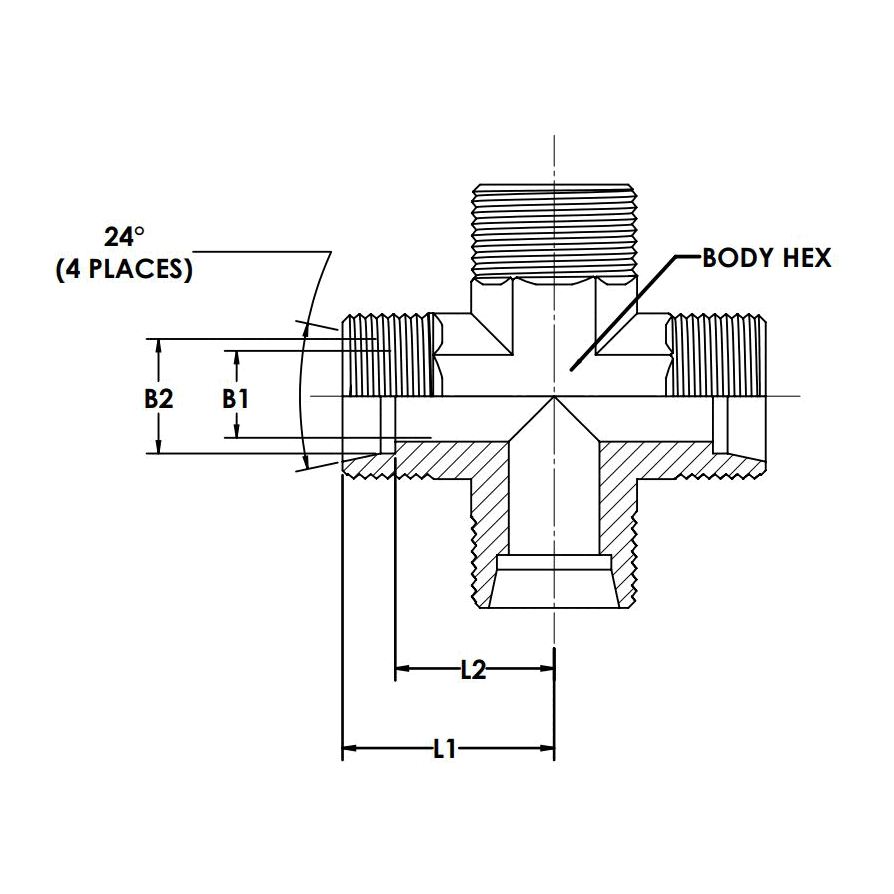

Steel, DIN 2353 Union Cross, Heavy 20mm Male DIN, Body Only
Specifications
| Connection Details | {"Side 1 Connection Type":"Male DIN","Side 1 Tube OD":"20mm","Side 1 Thread Type":"M30X2.0","Side 1 Standard":"DIN 2353, ISO 8434-1","Side 1 Role":"Line/Tube Connection","Side 1 DIN Pressure Series":"Heavy","Side 2 Connection Type":"Male DIN","Side 2 Tube OD":"20mm","Side 2 Thread Type":"DIN 2353, ISO 8434-1","Side 2 Standard":"DIN 2353, ISO 8434-1","Side 2 Role":"Line/Tube Connection","Side 2 DIN Pressure Series":"Heavy","Side 3 Connection Type":"Male DIN","Side 3 Tube OD":"20mm","Side 3 Thread Type":"M30X2.0","Side 3 Standard":"DIN 2353, ISO 8434-1","Side 3 Role":"Line/Tube Connection","Side 3 DIN Pressure Series":"Heavy","Side 4 Connection Type":"Male DIN","Side 4 Tube OD":"20mm","Side 4 Thread Type":"M30X2.0","Side 4 Standard":"DIN 2353, ISO 8434-1","Side 4 Role":"Line/Tube Connection"} |
|---|---|
| Body & Materials | {"Shape":"Cross","Shape Type":"Union Cross","Primary Material":"Steel","Material Grade":"11SMnPb30","Plating":"Zinc Nickel"} |
| Dimensions | {"Hex/Wrench":"27mm","Weight":"0.68 lb"} |
| Performance Specifications | {"Working Pressure":"6092 psi","Temperature Range":"-65°F to 500°F","Corrosion Resistance":"1,000 hrs no red rust per DIN ISO 9227","Burst Pressure":"24368 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"K20SCFX"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant by Exemption 6a-I (Lead in steel alloy)","REACH Compliance":"May contain Lead ≥0.1%"} |
| Series Configuration | Male DIN x Male DIN x Male DIN x Male DIN, Body Only |
| Technical Series Configuration | DIN 2353/ISO 8434-1 Flareless Tube x Flareless Tube x Flareless Tube x Flareless Tube Union Cross, Body Only |
| Side 1 Connection Type | Male DIN |
| Side 2 Connection Type | Male DIN |
| Shape | Cross |
| Product Type | Fittings |
