Attributes
| Part Number | 7756-10-22-O |
|---|---|
| Is Series Page | 0 |
Description

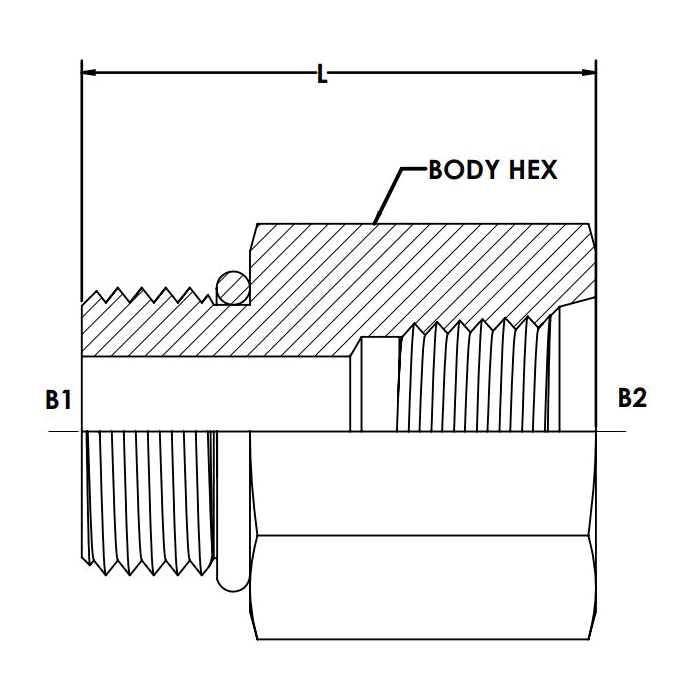

Steel, SAE J1926 O-Ring Boss Female Metric (ISO 6149) Port Adapter, 7/8-14 Male ORB x M22X1.5 Female Metric O-ring Boss
Specifications
| Connection Details | {"Side 1 Connection Type":"Male ORB","Side 1 Thread Type":"7/8-14 UNF","Side 1 Standard":"SAE J1926","Side 1 Role":"Port Connection","Side 1 Replacement Seal":"4000-10","Side 2 Connection Type":"Female Metric ORB","Side 2 Thread Type":"M22X1.5","Side 2 Standard":"ISO 6149","Side 2 Role":"Port Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Adapter","Primary Material":"Steel","Material Grade":"12L14/C1045","Plating":"Trivalent Zinc","Seal Code":"NBR","Seal Material":"Buna-N (Nitrile)"} |
| Dimensions | {"Hex/Wrench":"1.260","Weight":"0.17 lb"} |
| Performance Specifications | {"Working Pressure":"5000 psi","Temperature Range":"-40°F to 250°F","Temperature Notes":"Temperature limited by NBR Seal","Corrosion Resistance":"120 hrs no white rust; 240 hrs no red rust per ASTM B117","Burst Pressure":"20000 psi","Burst Ratio":"4:1"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant by Exemption 6a-I (Lead in steel alloy)","REACH Compliance":"May contain Lead ≥0.1%"} |
| Series Configuration | Male O-Ring Boss x Female Metric O-Ring Boss |
| Technical Series Configuration | SAE J1926 Male O-Ring Boss Port x ISO 6149 Female Metric O-Ring Boss Port Adaptor |
| Side 1 Connection Type | Male ORB |
| Side 2 Connection Type | Female Metric ORB |
| Shape | Straight |
| Product Type | Fittings |
