Attributes
| Part Number | D6602-L12-L12-L12-SS-X |
|---|---|
| Is Series Page | 0 |
Description

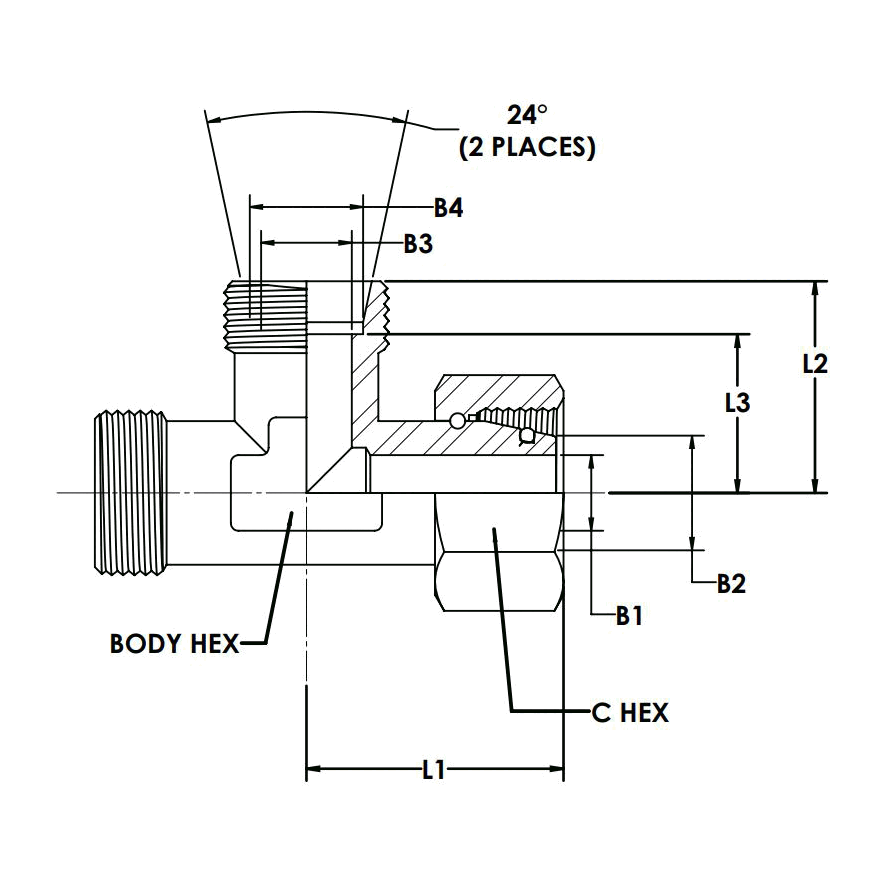

Stainless Steel, DIN 2353 Swivel Run Tee, Light 12mm Male DIN x Light 12mm DIN Swivel x Light 12mm Male DIN, Body Only
Specifications
| Connection Details | {"Side 1 Connection Type":"Male DIN","Side 1 Tube OD":"12mm","Side 1 Thread Type":"M18X1.5","Side 1 Standard":"DIN 2353, ISO 8434-1","Side 1 Role":"Line/Tube Connection","Side 1 DIN Pressure Series":"Light","Side 2 Connection Type":"Female Metric Swivel","Side 2 Thread Type":"M18X1.5","Side 2 Standard":"DIN 2353, ISO 8434-1","Side 2 Role":"Line Connection","Side 2 DIN Pressure Series":"Light","Side 3 Connection Type":"Male DIN","Side 3 Tube OD":"12mm","Side 3 Thread Type":"M18X1.5","Side 3 Standard":"DIN 2353, ISO 8434-1","Side 3 Role":"Line/Tube Connection","Side 3 DIN Pressure Series":"Light"} |
|---|---|
| Body & Materials | {"Shape":"Tee","Shape Type":"Swivel Run Tee","Primary Material":"Stainless Steel","Material Grade":"316Ti (1.4571)","Seal Code":"FKM","Seal Material":"Viton (Fluorocarbon)"} |
| Dimensions | {"Hex/Wrench":"17mm","Weight":"0.15 lb"} |
| Performance Specifications | {"Temperature Range":"-15°F to 400°F","Temperature Notes":"Temperature limited by FKM Seal","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"EL12LOMD71"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male DIN x DIN Tube Swivel x Male DIN, Body Only |
| Technical Series Configuration | DIN 2353/ISO 8434-1 Flareless Tube x Flareless Swivel Tube x Flareless Tube Run Tee, Body Only |
| Side 1 Connection Type | Male DIN |
| Side 2 Connection Type | Female Metric Swivel |
| Shape | Tee |
| Product Type | Fittings |
