Attributes
| Part Number | 7463-10-06-10-10-NWO-FG |
|---|---|
| Is Series Page | 0 |
Description

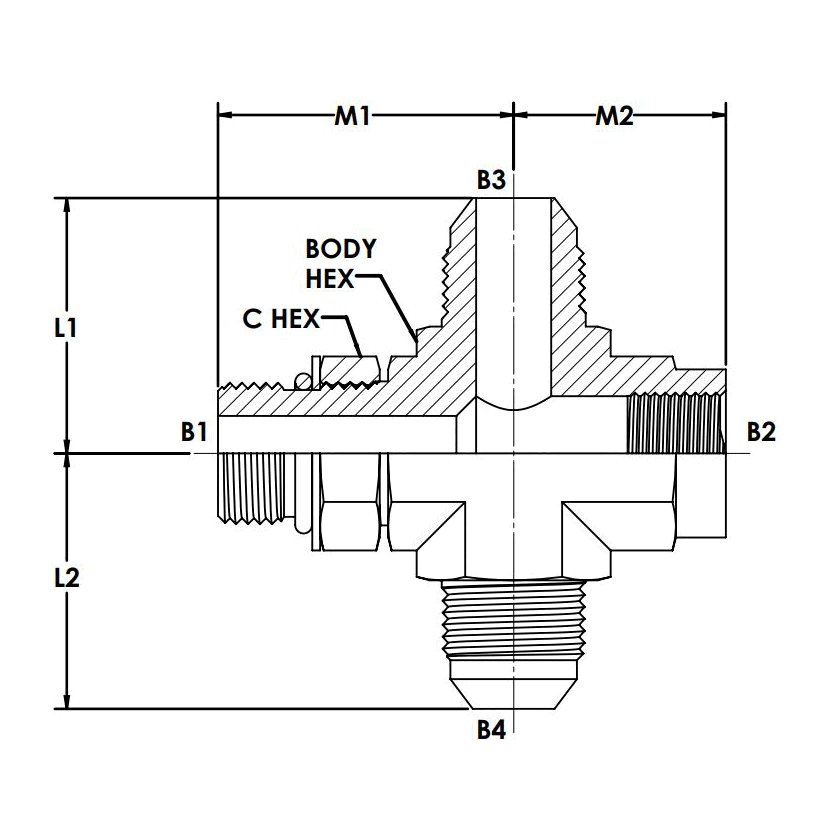

10MAORB-06FBSPP-10MJ-10MJ Cross Forged
Specifications
| Connection Details | {"Side 1 Connection Type":"Male Adjustable ORB","Side 1 Thread Type":"7/8-14 UNF","Side 1 Standard":"SAE J1926","Side 1 Role":"Port Connection","Side 1 Replacement Seal":"4000-10","Side 2 Connection Type":"Female BSPP","Side 2 Thread Type":"G - 3/8-19","Side 2 Standard":"ISO 1179","Side 2 Role":"Port Connection","Side 3 Connection Type":"Male JIC","Side 3 Tube OD":"5/8\"","Side 3 Thread Type":"7/8-14 UNF","Side 3 Standard":"SAE J514 - Class 2A Thread","Side 3 Role":"Line/Tube Connection","Side 4 Connection Type":"Male JIC","Side 4 Tube OD":"5/8\"","Side 4 Thread Type":"7/8-14 UNF","Side 4 Standard":"SAE J514 - Class 2A Thread","Side 4 Role":"Line/Tube Connection"} |
|---|---|
| Body & Materials | {"Shape":"Cross","Primary Material":"Steel","Material Grade":"C1045","Plating":"Trivalent Zinc","Seal Code":"NBR","Seal Material":"Buna-N (Nitrile)"} |
| Dimensions | {"Hex/Wrench":"0.875","Weight":"0.53 lb"} |
| Performance Specifications | {"Working Pressure":"5000 psi","Temperature Range":"-40°F to 250°F","Temperature Notes":"Temperature limited by NBR Seal","Corrosion Resistance":"120 hrs no white rust; 240 hrs no red rust per ASTM B117","Burst Pressure":"20000 psi","Burst Ratio":"4:1"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male Adjustable O-Ring Boss x Female BSPP x Male JIC x Male JIC |
| Technical Series Configuration | SAE J1926 Male Adjustable O-Ring Boss Port x ISO 1179 Female BSPP Port x SAE J514 Male JIC Tube x SAE J514 Male JIC Tube Cross |
| Side 1 Connection Type | Male Adjustable ORB |
| Side 2 Connection Type | Female BSPP |
| Shape | Cross |
| Product Type | Fittings |
