Attributes
| Part Number | D6505-L15-08-SS |
|---|---|
| Is Series Page | 0 |
Description

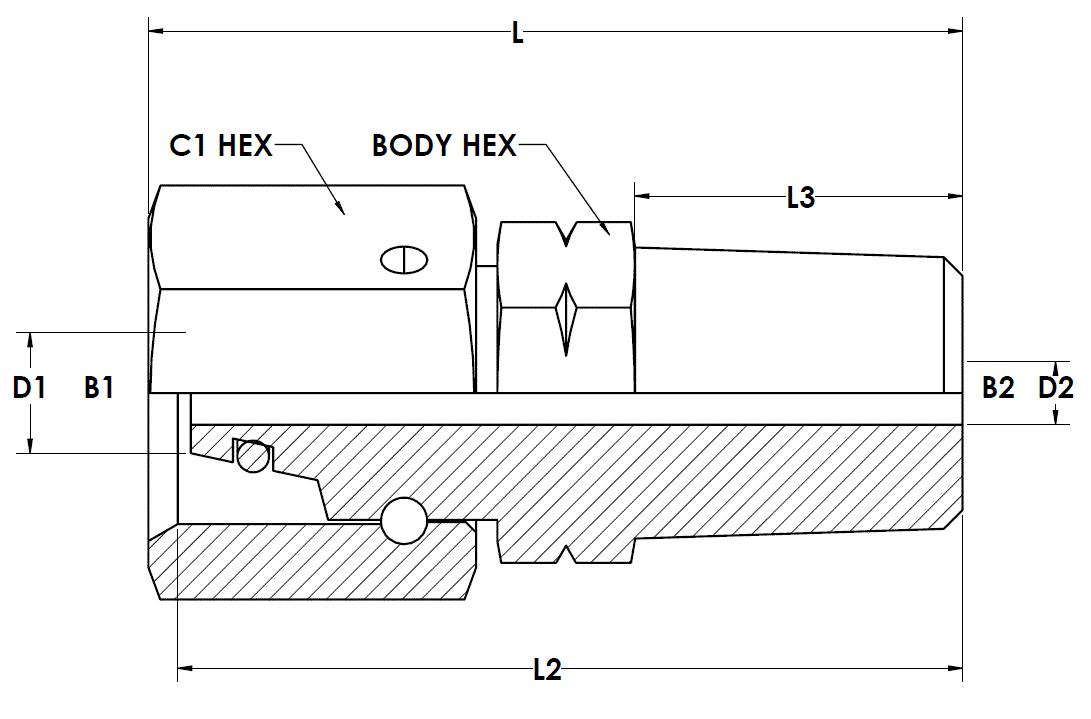

Stainless Steel, DIN 2353 Swivel Connector, Light 15mm Female Metric Swivel x 1/2" Male NPT
Specifications
| Connection Details | {"Side 1 Connection Type":"Female Metric Swivel","Side 1 Tube OD":"15mm","Side 1 Thread Type":"M22X1.5","Side 1 Standard":"DIN 2353, ISO 8434-1","Side 1 Role":"Line Connection","Side 1 DIN Pressure Series":"Light","Side 1 Replacement Seal":"M4000-15-VITON","Side 2 Connection Type":"Male NPT","Side 2 Tube OD":"1/2\"","Side 2 Pipe Size":"1/2\"","Side 2 Thread Type":"1/2-14 NPT","Side 2 Standard":"ANSI/ASME B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Swivel Connector","Primary Material":"Stainless Steel","Material Grade":"316Ti (1.4571)","Seal Code":"FKM","Seal Material":"Viton (Fluorocarbon)"} |
| Dimensions | {"Hex/Wrench":"22mm","Weight":"0.42 lb"} |
| Performance Specifications | {"Working Pressure":"4569 psi","Temperature Range":"-15°F to 400°F","Temperature Notes":"Temperature limited by FKM Seal","Burst Pressure":"18276 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"EGE15L1/2NPT71"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | DIN Tube Swivel x Male Pipe |
| Technical Series Configuration | DIN 2353/ISO 8434-1 Flareless Swivel Tube x ANSI/ASME B1.20.1 Male NPT Connector |
| Side 1 Connection Type | Female Metric Swivel |
| Side 2 Connection Type | Male NPT |
| Shape | Straight |
| Product Type | Fittings |
