Attributes
| Part Number | N6801-04-04-NWO-B |
|---|---|
| Is Series Page | 0 |
Description

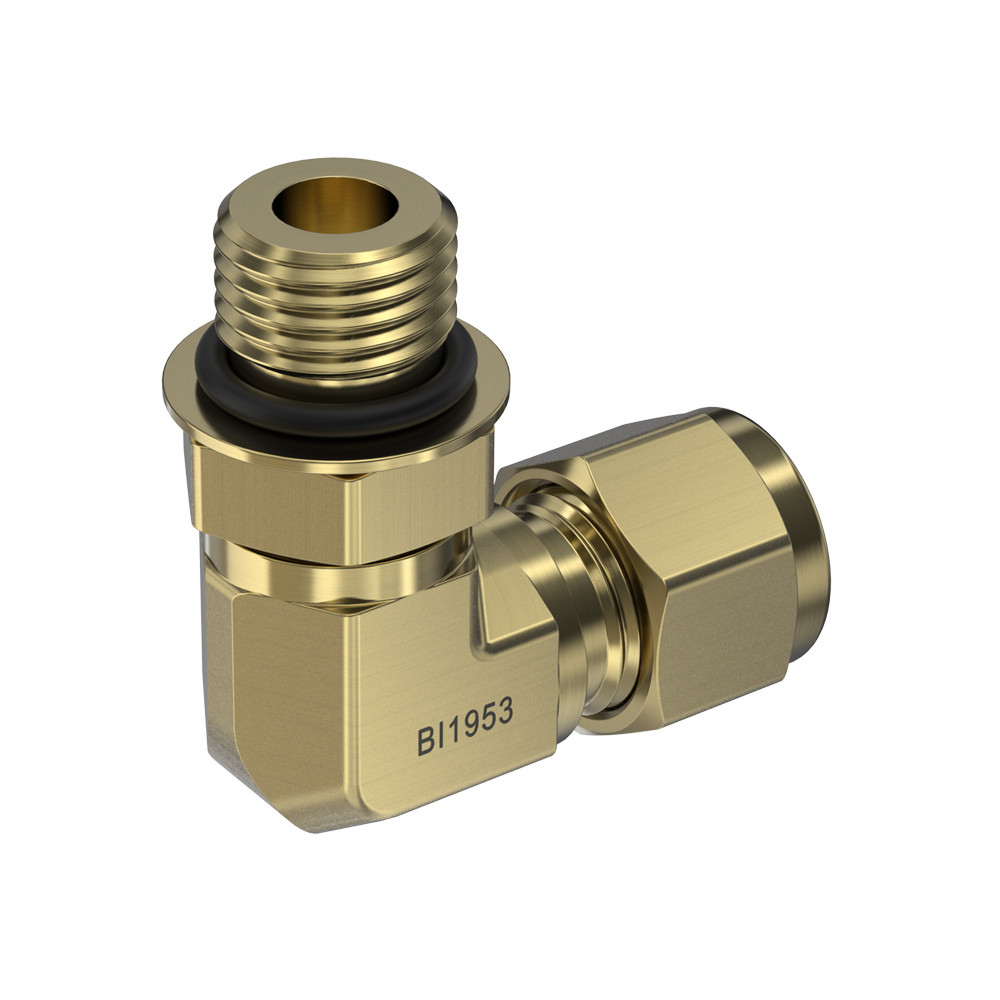

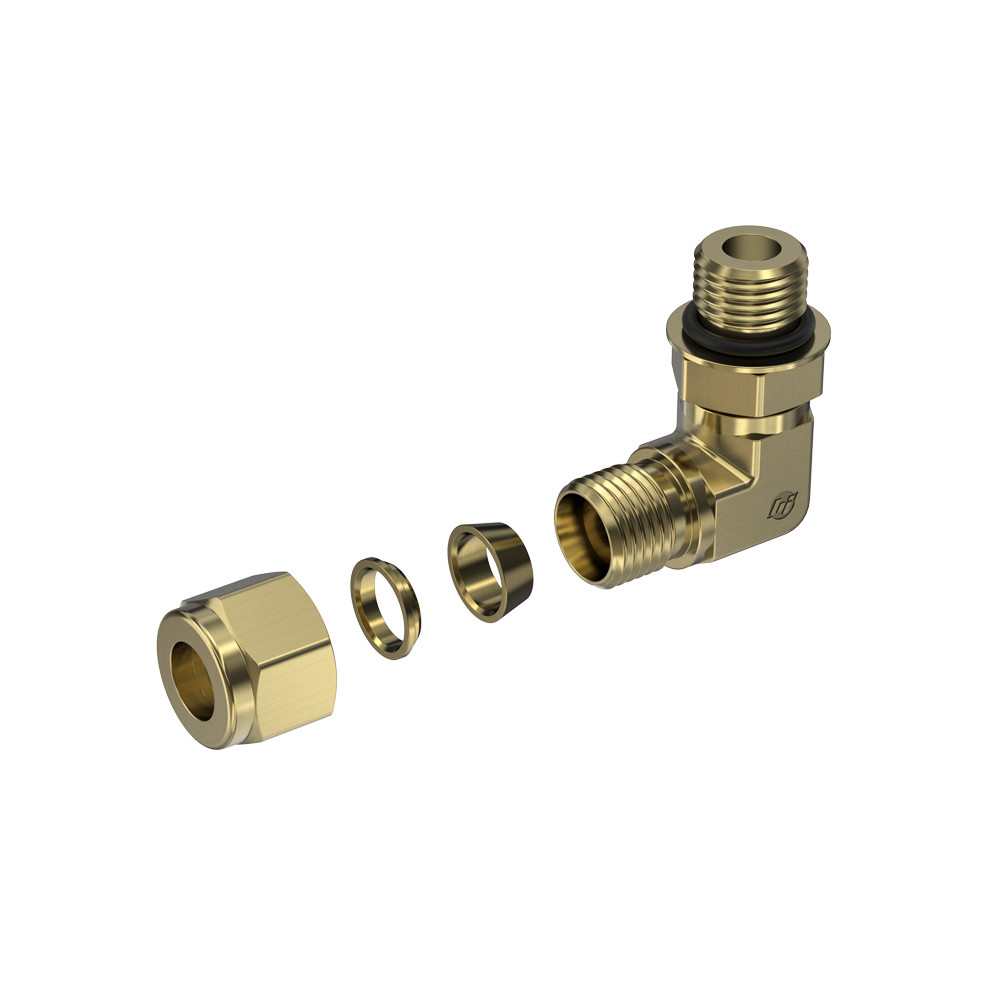

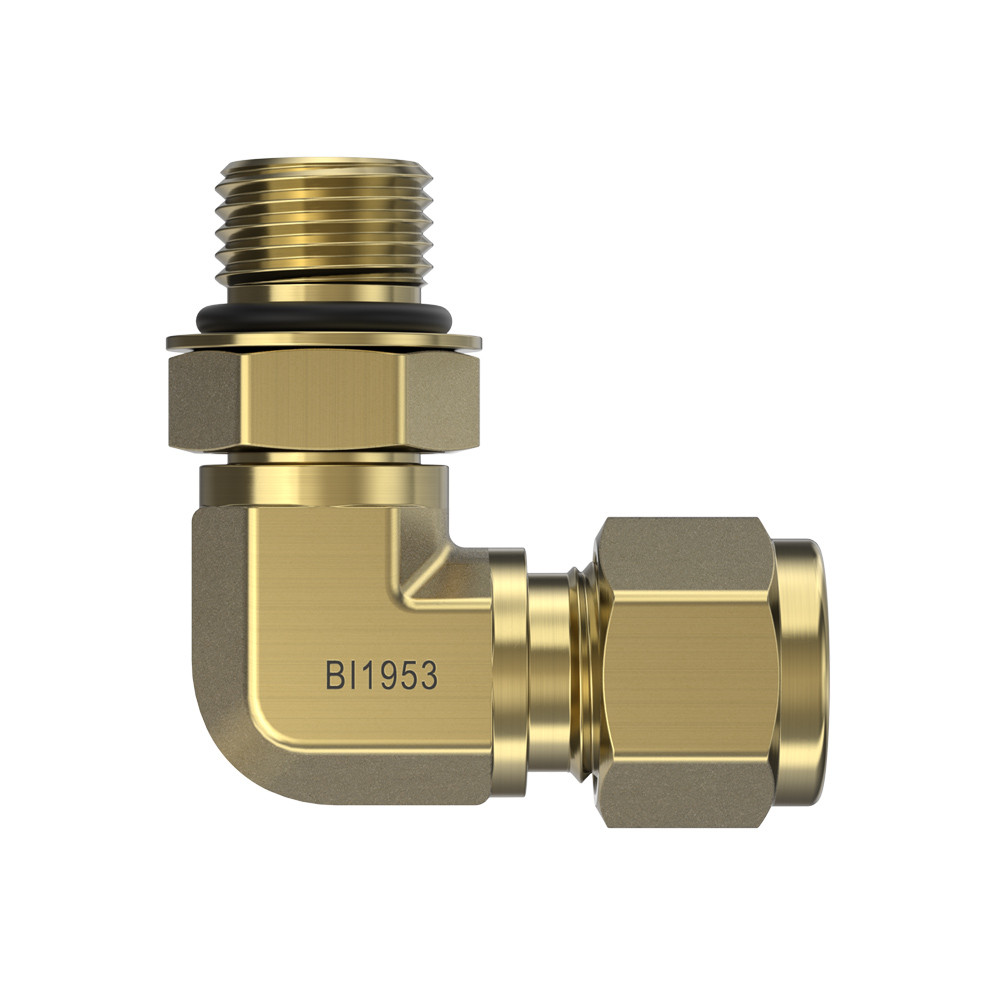

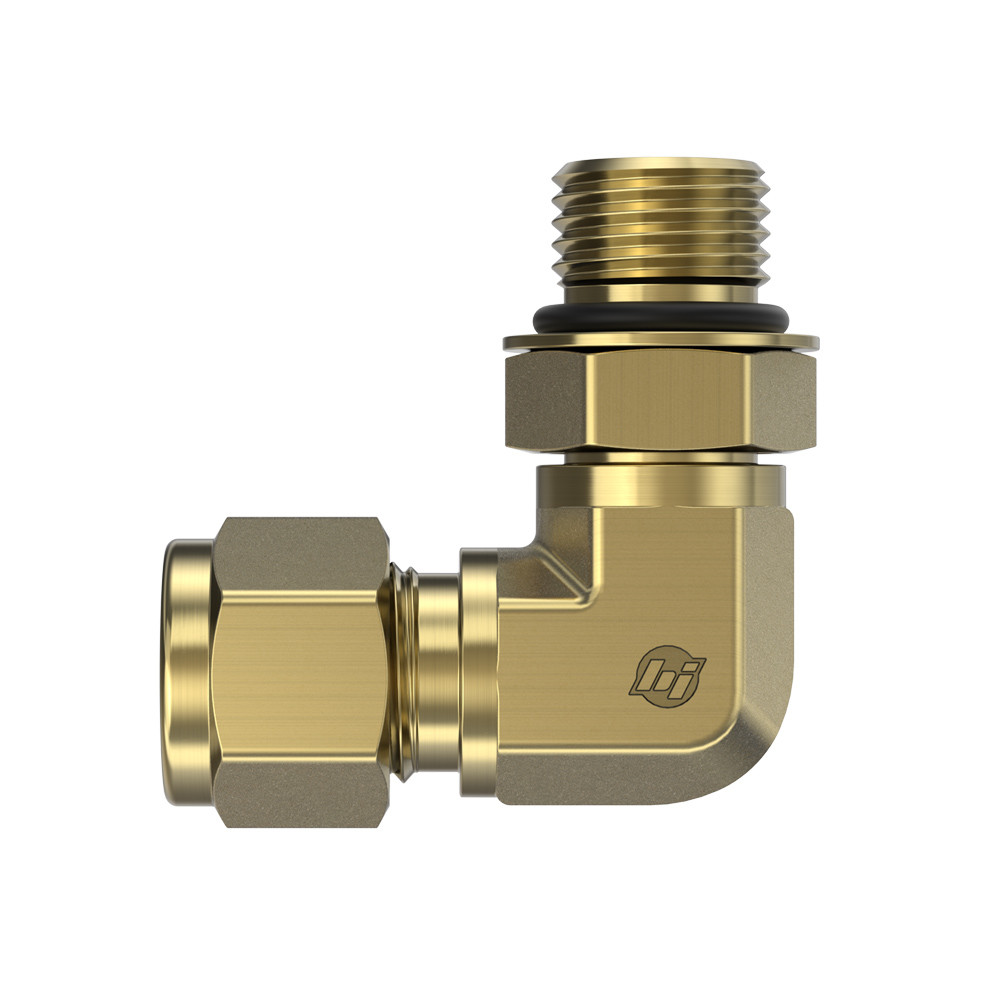

Brass, Brennan Tube Fitting 90° Male Adjustable Port Elbow, 1/4" Tube OD x 7/16-20 UNF Male Adjustable ORB
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"1/4\"","Side 1 Thread Type":"7/16-20 UNF","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"N0319-F-04-B | N0319-B-04-B","Side 1 Replacement Nut":"N0318-04-B","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Male Adjustable ORB","Side 2 Thread Type":"7/16-20 UNF","Side 2 Standard":"SAE J1926","Side 2 Role":"Port Connection","Side 2 Replacement Seal":"4000-04"} |
|---|---|
| Body & Materials | {"Shape":"90° Elbow","Shape Type":"Male Elbow","Primary Material":"Brass","Material Grade":"ASTM B124 CA37700","Seal Code":"FKM","Seal Material":"Viton (Fluorocarbon)"} |
| Dimensions | {"Weight":"0.1248 lb"} |
| Performance Specifications | {"Temperature Range":"-15°F to 400°F","Temperature Notes":"Temperature limited by FKM Seal","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Parker IPD ALOK Part Number":"4M5SEL4-B","Swagelok Part Number":"B-400-2-4ST"} |
| Series Configuration | Double Ferrule Compression x Male Adjustable ORB |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Male Adjustable ORB |
| Product Type | Fittings |
