Attributes
| Part Number | 9204-24-24-SS |
|---|---|
| Is Series Page | 0 |
Description

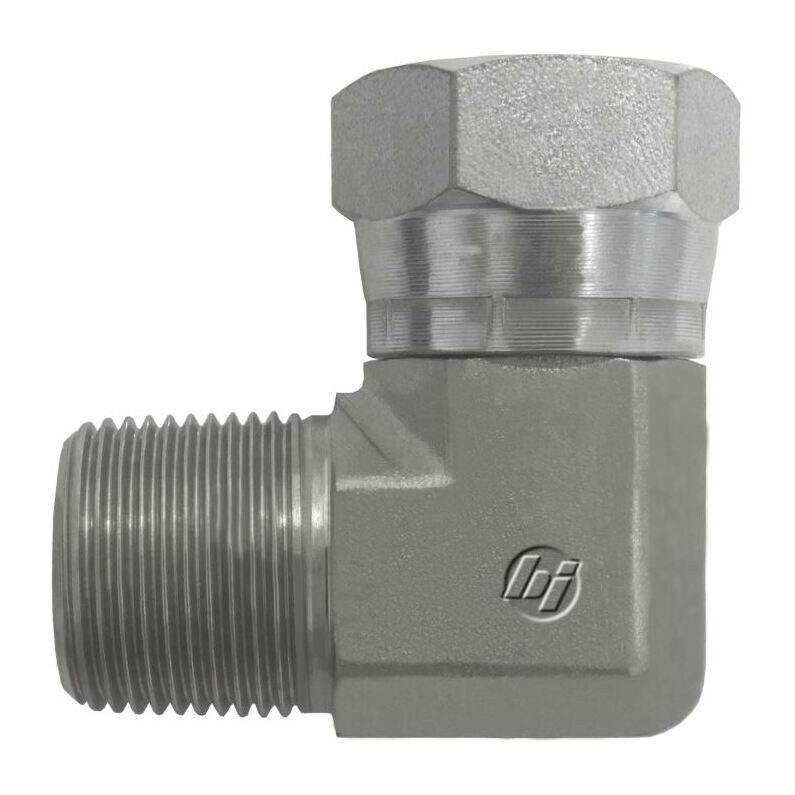

Stainless Steel, ISO 7-1 (Type R) BSPT/BSPP Swivel Elbow, 1-1/2" Male BSPT x 1-1/2-11 Female BSPP Swivel
Specifications
| Connection Details | {"Side 1 Connection Type":"Male BSPT","Side 1 Pipe Size":"1-1/2\"","Side 1 Thread Type":"R - 1-1/2-11","Side 1 Standard":"ISO 7-1","Side 1 Role":"Pipe Connection","Side 2 Connection Type":"Female BSPP Swivel","Side 2 Thread Type":"G - 1-1/2-11","Side 2 Standard":"ISO 8434-6","Side 2 Role":"Line Connection"} |
|---|---|
| Body & Materials | {"Shape":"90° Elbow","Shape Type":"Swivel Elbow","Primary Material":"Stainless Steel","Material Grade":"316/316L","Surface Treatment":"Passivated"} |
| Dimensions | {"Hex/Wrench":"2.165","Weight":"2.94 lb"} |
| Performance Specifications | {"Working Pressure":"1500 psi","Temperature Range":"-425°F to 1200°F","Burst Pressure":"6000 psi","Burst Ratio":"4:1"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male BSPT x Female BSPP Swivel |
| Technical Series Configuration | ISO 7-1 Male BSPT Pipe x ISO 8434-6 Female BSPP Swivel Line 90° Elbow |
| Side 1 Connection Type | Male BSPT |
| Side 2 Connection Type | Female BSPP Swivel |
| Shape | 90° Elbow |
| Product Type | Fittings |
