Attributes
| Part Number | N2430-04-02-B |
|---|---|
| Is Series Page | 0 |
Description

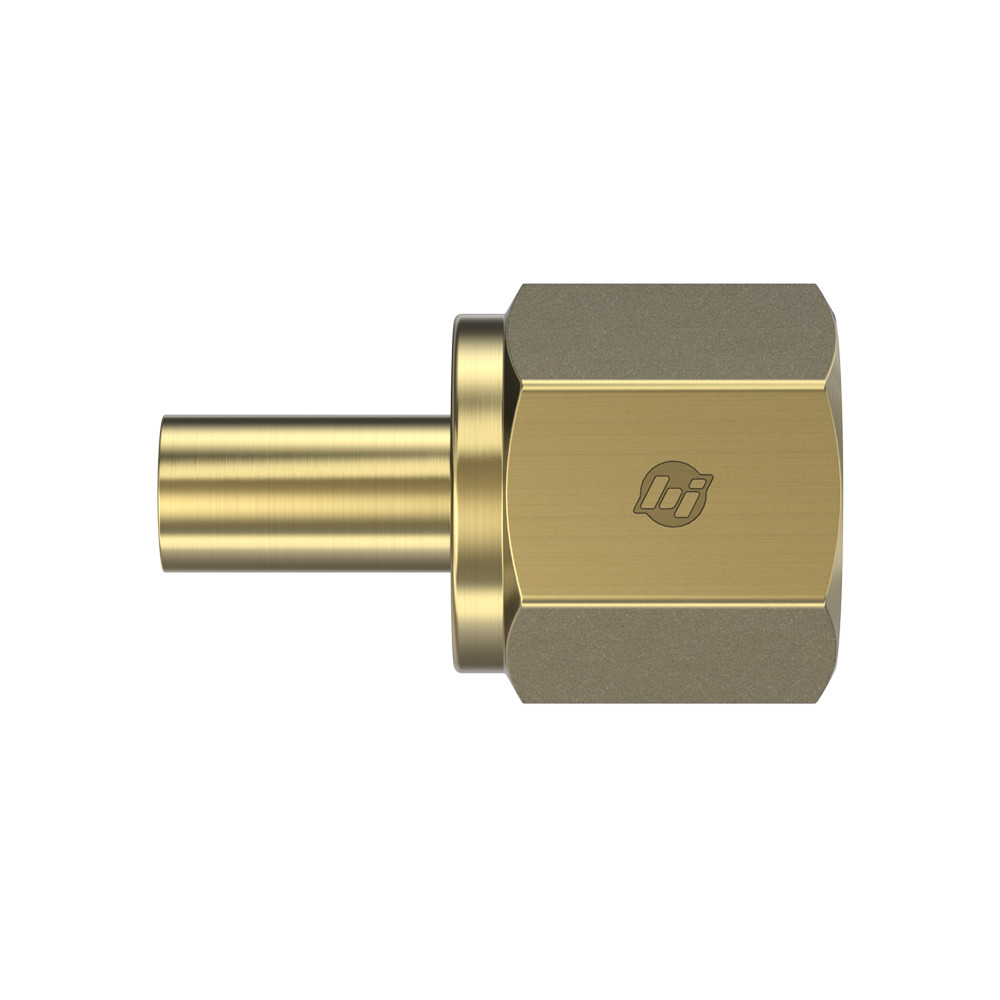

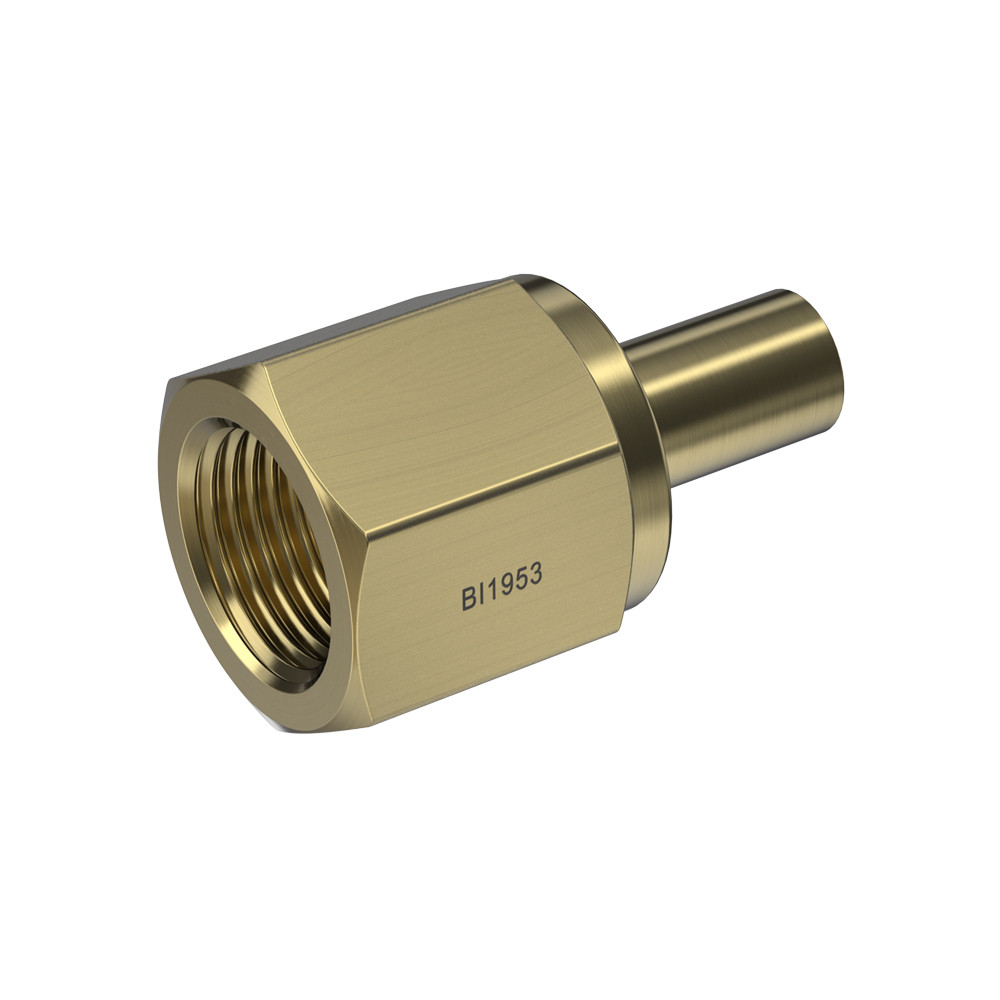

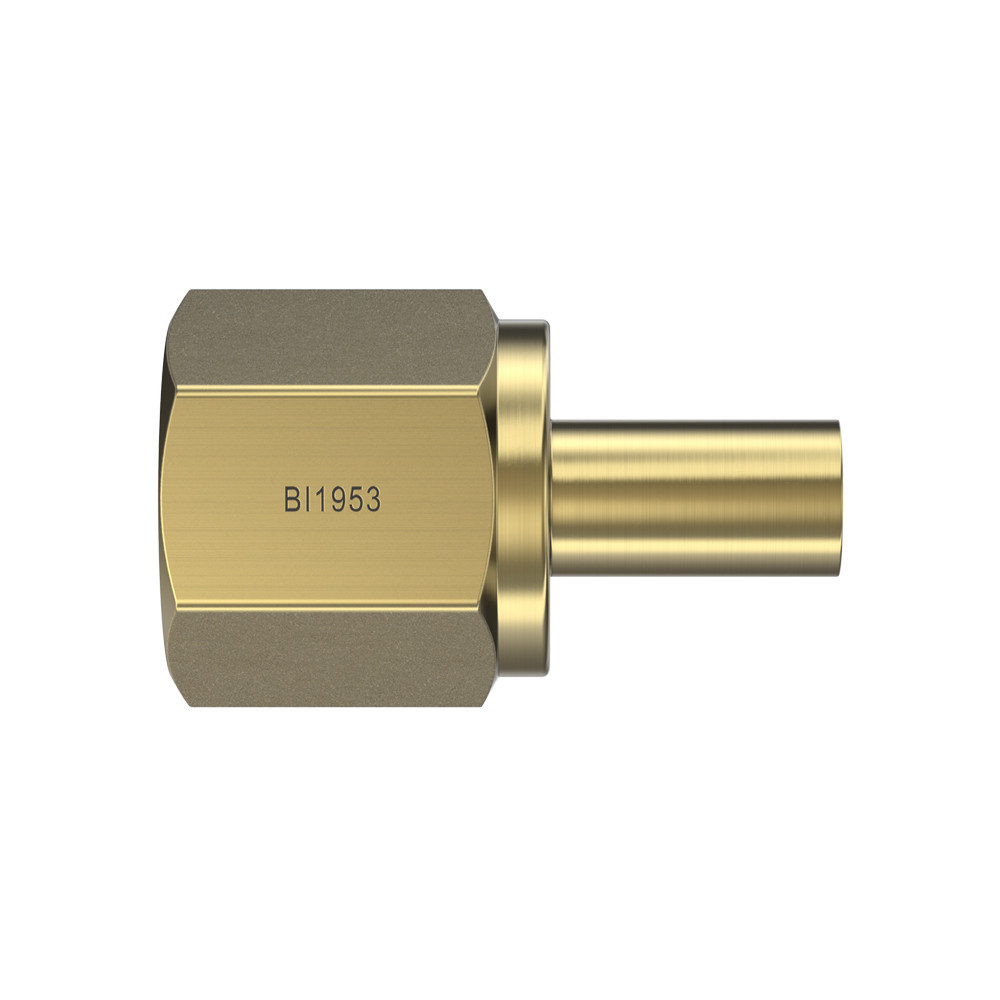

Brass, Brennan Tube Fitting Tube Stube Female NPT Adapter, 1/4" Tube Stube x 1/8" Female NPT
Specifications
| Connection Details | {"Side 1 Connection Type":"Tube Stub","Side 1 Tube OD":"1/4\"","Side 1 Role":"Tube Connection","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Female NPT","Side 2 Pipe Size":"1/8\"","Side 2 Thread Type":"1/8-27 NPT","Side 2 Standard":"ASME/ANSI B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Tube Adapter","Primary Material":"Brass","Material Grade":"ASTM B16 C36000","Length":"1.3\""} |
| Dimensions | {"Hex/Wrench":"0.5625\"","Overall Length/Centerline":"1.3\"","Weight":"0.1149 lb"} |
| Performance Specifications | {"Working Pressure":"1300 psi","Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Parker IPD ALOK Part Number":"4FA2N-B","Swagelok Part Number":"B-4-TA7-2"} |
| Series Configuration | Tube Stub x Female NPT |
| Side 1 Connection Type | Tube Stub |
| Side 2 Connection Type | Female NPT |
| Product Type | Fittings |
