Attributes
| Part Number | N6400-06-06-O-B |
|---|---|
| Is Series Page | 0 |
Description

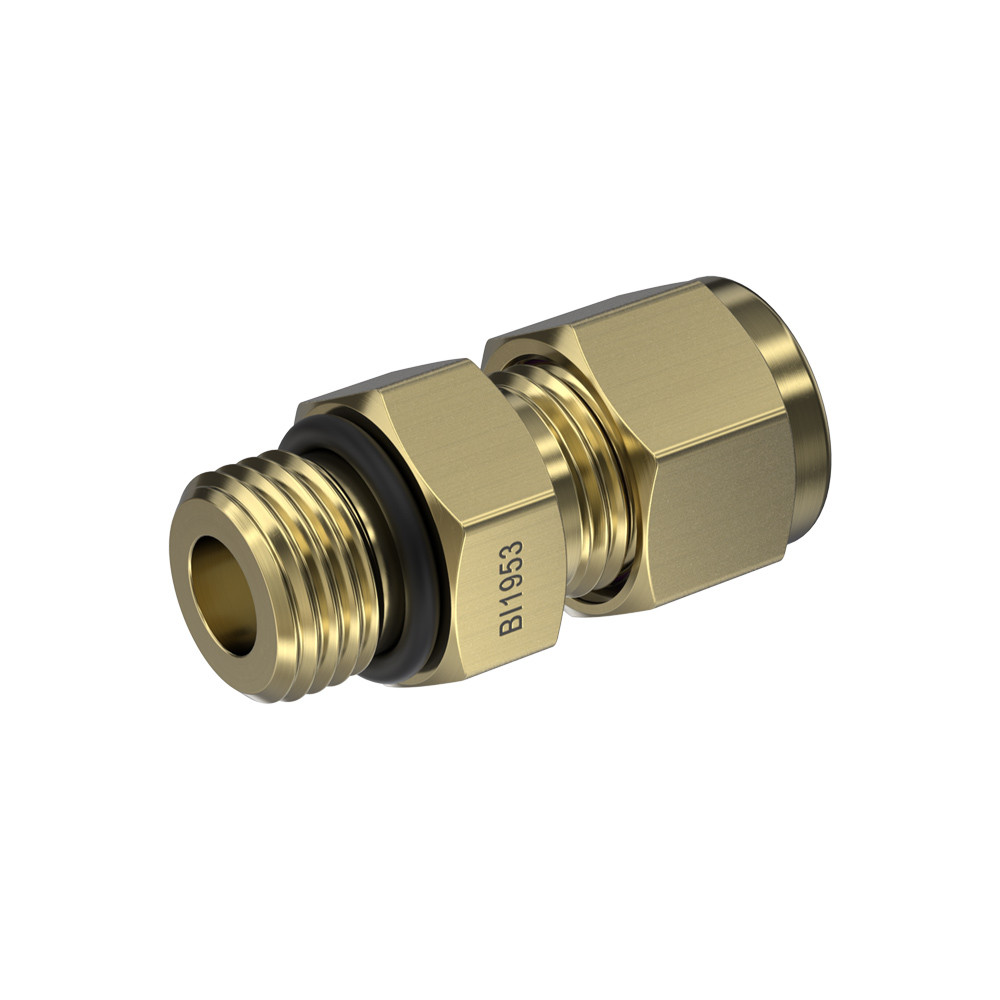

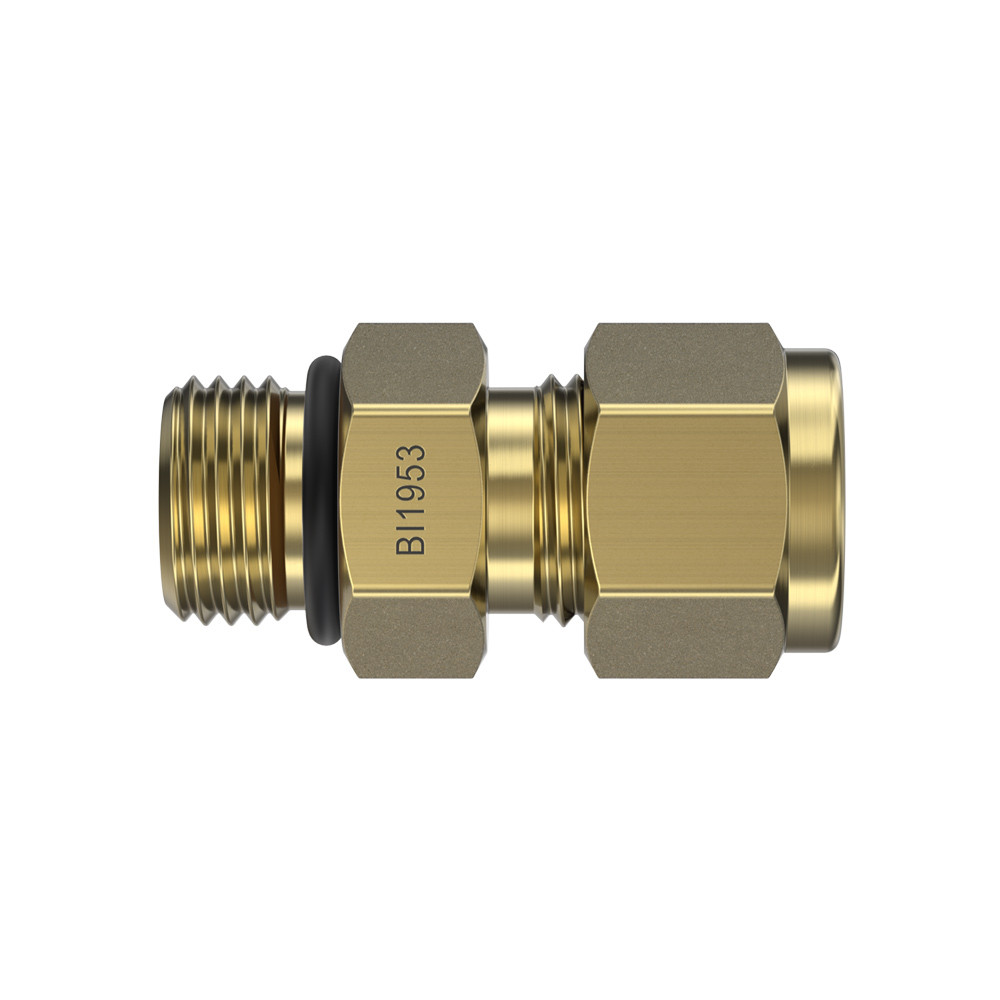

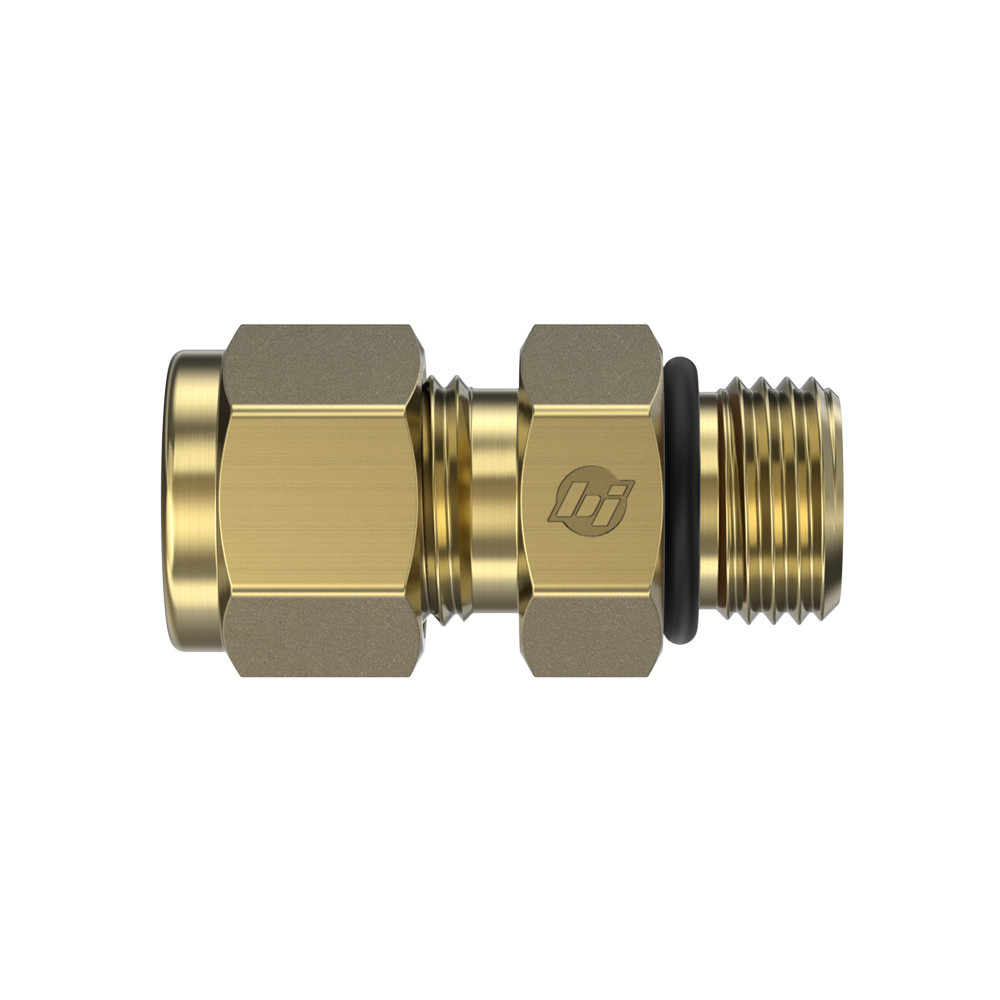

Brass, Brennan Tube Fitting Male SAE Port Connector, 3/8" Tube OD x 9/16-18 UNF Male ORB
Specifications

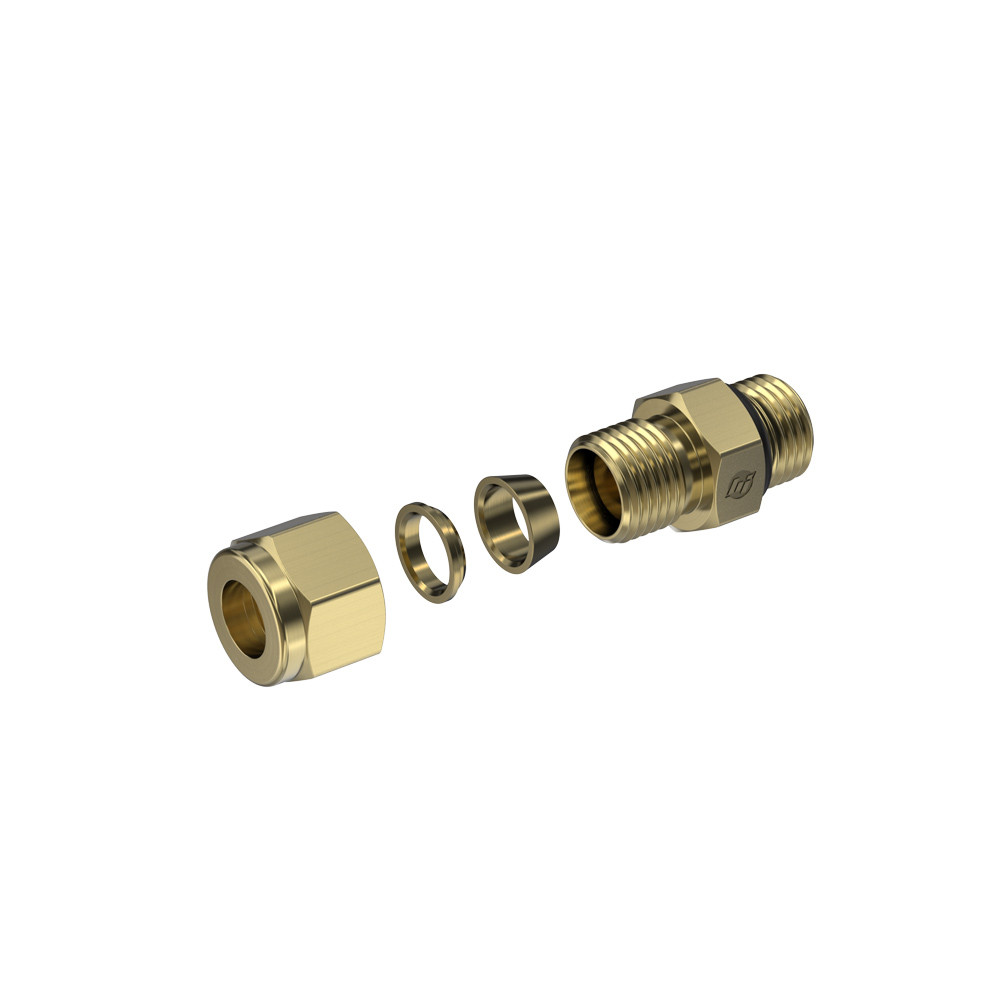

| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"3/8\"","Side 1 Thread Type":"9/16-20 UN","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"N0319-F-06-B | N0319-B-06-B","Side 1 Replacement Nut":"N0318-06-B","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Male ORB","Side 2 Thread Type":"9/16-18 UNF","Side 2 Standard":"SAE J1926","Side 2 Role":"Port Connection","Side 2 Replacement Seal":"4000-06"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Male Connector","Primary Material":"Brass","Material Grade":"ASTM B16 C36000","Seal Code":"FKM","Seal Material":"Viton (Fluorocarbon)","Length":"1.46\""} |
| Dimensions | {"Hex/Wrench":"0.6875\"","Overall Length/Centerline":"1.46\"","Weight":"0.1306 lb"} |
| Performance Specifications | {"Temperature Range":"-15°F to 400°F","Temperature Notes":"Temperature limited by FKM Seal","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Parker IPD ALOK Part Number":"6M1SC6-B","Swagelok Part Number":"B-600-1-6-ST"} |
| Series Configuration | Double Ferrule Compression x Male ORB |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Male ORB |
| Product Type | Fittings |
