Attributes
| Part Number | 764HLB1/4 |
|---|---|
| Is Series Page | 0 |
Description
Brass, One-Lok Tube Fitting Union Tee, 1/4" Tube OD
Specifications
| Connection Details | {"Side 1 Connection Type":"Single Ferrule Compression","Side 1 Tube OD":"1/4\"","Side 1 Thread Type":"7/16-20 UNF","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"760HLB1/4","Side 1 Replacement Nut":"761LB1/4","Side 1 Tube Fitting System":"Ham-let One-Lok Series","Side 2 Connection Type":"Single Ferrule Compression","Side 2 Tube OD":"1/4\"","Side 2 Thread Type":"7/16-20 UNF","Side 2 Role":"Tube Connection","Side 2 Replacement Ferrule":"760HLB1/4","Side 2 Replacement Nut":"761LB1/4","Side 2 Tube Fitting System":"Ham-let One-Lok Series","Side 3 Connection Type":"Single Ferrule Compression","Side 3 Tube OD":"1/4\"","Side 3 Thread Type":"7/16-20 UNF","Side 3 Role":"Tube Connection","Side 3 Replacement Ferrule":"760HLB1/4","Side 3 Replacement Nut":"761LB1/4","Side 3 Tube Fitting System":"Ham-let One-Lok Series"} |
|---|---|
| Body & Materials | {"Shape":"Tee","Shape Type":"Union Tee","Primary Material":"Brass","Length":"0.77\""} |

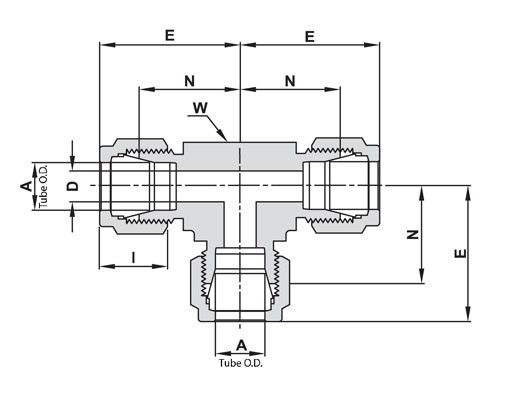

| Dimensions | {"Hex/Wrench":"0.5\"","Overall Length/Centerline":"0.77\"","Weight":"0.154 lb"} |
| Performance Specifications | {"Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Gal #":"3100294"} |
| Series Configuration | Single Ferrule Compression x Single Ferrule Compression x Single Ferrule Compression |
| Side 1 Connection Type | Single Ferrule Compression |
| Side 2 Connection Type | Single Ferrule Compression |
| Product Type | Fittings |
