Attributes
| Part Number | 768LOBB1/8X7/1620 |
|---|---|
| Is Series Page | 0 |
Description

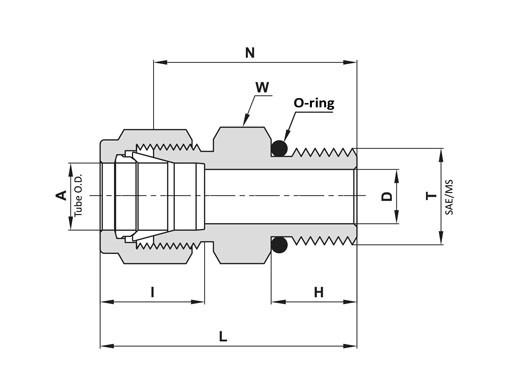

Brass, Let-Lok Tube Fitting Male SAE Port Connector, 1/8" Tube OD x 7/16-20 UNF Male ORB
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"1/8\"","Side 1 Thread Type":"5/16-20 UN","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"760LFB1/8 | 760LBB1/8","Side 1 Replacement Nut":"761LB1/8","Side 1 Tube Fitting System":"Ham-let Let-Lok Series","Side 2 Connection Type":"Male ORB","Side 2 Thread Type":"7/16-20 UNF","Side 2 Standard":"SAE J1926","Side 2 Role":"Port Connection","Side 2 Replacement Seal":"4001-04"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Male Connector","Primary Material":"Brass","Seal Code":"FKM","Seal Material":"Viton (Fluorocarbon)","Length":"1.24\""} |
| Dimensions | {"Hex/Wrench":"0.5625\"","Overall Length/Centerline":"1.24\"","Weight":"0.11 lb"} |
| Performance Specifications | {"Temperature Range":"-15°F to 400°F","Temperature Notes":"Temperature limited by FKM Seal","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Gal #":"3100079"} |
| Series Configuration | Double Ferrule Compression x Male ORB |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Male ORB |
| Product Type | Fittings |
