| Part Number | NS2501-04-04-B |
|---|---|
| Is Series Page | 0 |
Description

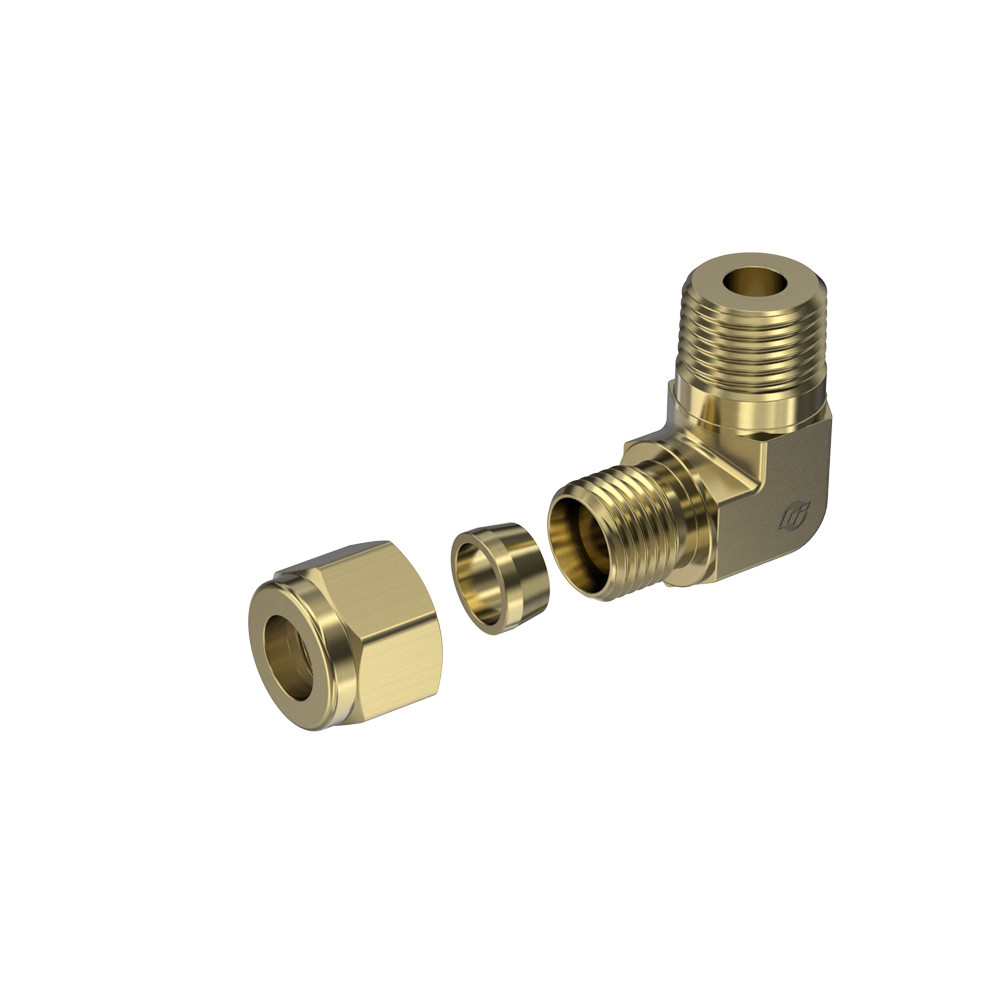

Brass, Brennan SF Tube Fitting 90° Male Elbow, 1/4" Tube OD x 1/4" Male NPT
Specifications
| Connection Details | {"Side 1 Connection Type":"Single Ferrule Compression","Side 1 Tube OD":"1/4\"","Side 1 Thread Type":"7/16-20 UNF","Side 1 Role":"Tube Connection","Side 1 Tube Fitting System":"Brennan NS Series","Side 2 Connection Type":"Male NPT","Side 2 Pipe Size":"1/4\"","Side 2 Thread Type":"1/4-18 NPT","Side 2 Standard":"ASME/ANSI B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"90° Elbow","Shape Type":"Male Elbow","Primary Material":"Brass","Material Grade":"ASTM B124 CA37700","Length":"0.77\""} |
| Dimensions | {"Hex/Wrench":"0.5\"","Overall Length/Centerline":"0.77\"","Weight":"0.1667 lb"} |
| Performance Specifications | {"Temperature Range":"-325°F to 400°F","Suggested Tubing":"High-quality, soft annealed seamless copper tubing manufactured to ASTM B75 or equivalent standards. Alternative: Soft annealed (Temper O) copper water tube, Type K or Type L, manufactured to ASTM B88. Condition: Tubing must be free of surface defects and scratches, suitable for reliable flaring and bending. Hardness: Soft annealed condition required to ensure proper bite and sealing in compression fittings. Tolerances: OD and wall thickness tolerances should conform to the applicable ASTM standard.","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Series Configuration | Single Ferrule Compression x Male NPT |
| Side 1 Connection Type | Single Ferrule Compression |
| Side 2 Connection Type | Male NPT |
| Product Type | Fittings |
