Attributes
| Part Number | N2403-05-05-B |
|---|---|
| Is Series Page | 0 |
Description

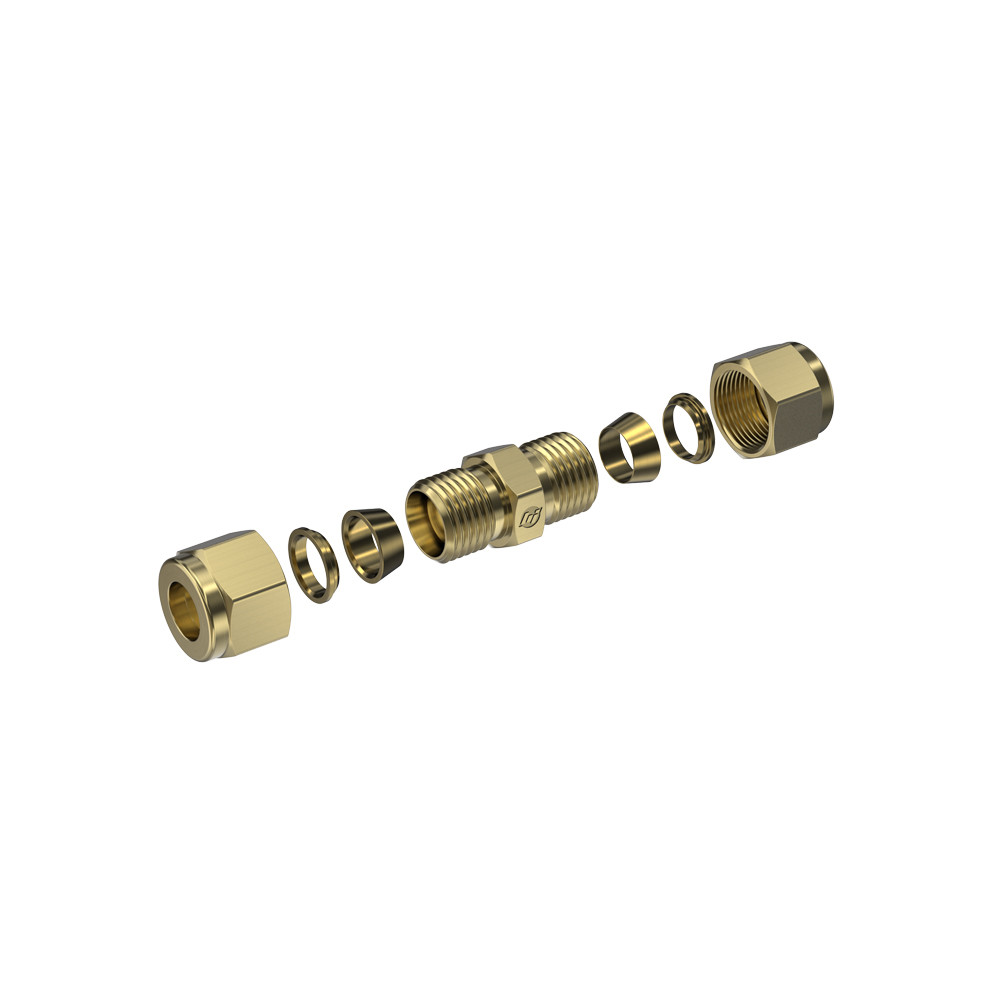

Brass, Brennan Tube Fitting Union Connector, 5/16" Tube OD
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"5/16\"","Side 1 Thread Type":"1/2-20 UNF","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"N0319-F-05-B | N0319-B-05-B","Side 1 Replacement Nut":"N0318-05-B","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Double Ferrule Compression","Side 2 Tube OD":"5/16\"","Side 2 Thread Type":"1/2-20 UNF","Side 2 Role":"Tube Connection","Side 2 Replacement Ferrule":"N0319-F-05-B | N0319-B-05-B","Side 2 Replacement Nut":"N0318-05-B","Side 2 Tube Fitting System":"Brennan N Series"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Union Connector","Primary Material":"Brass","Material Grade":"ASTM B16 C36000","Length":"1.69\""} |

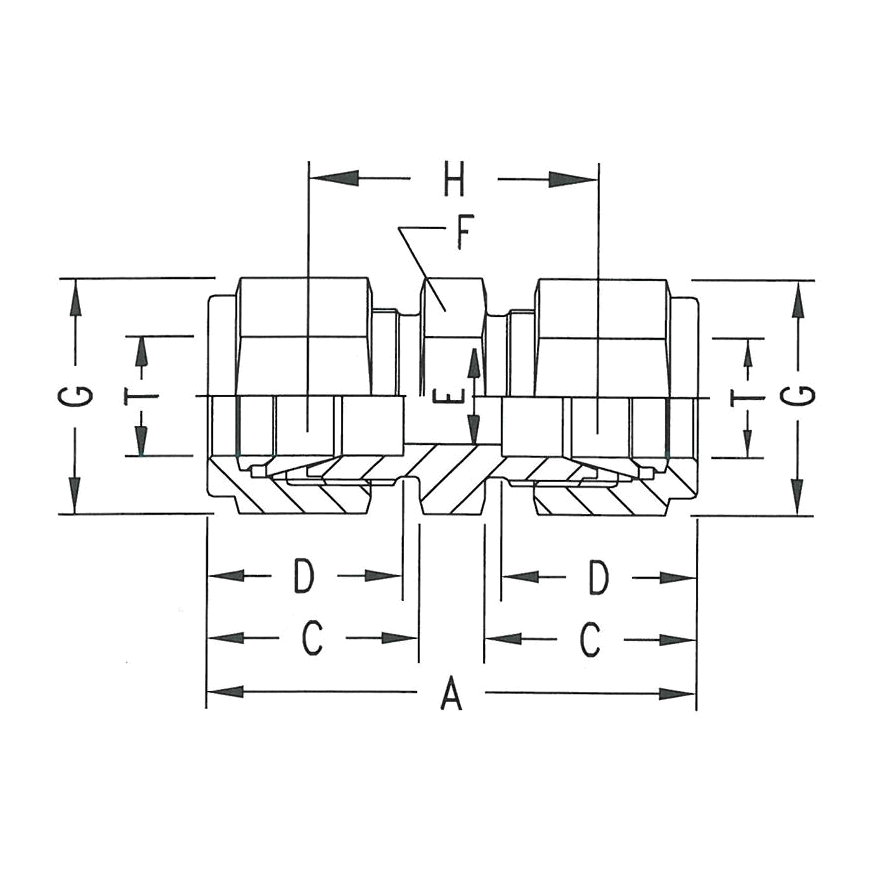

| Dimensions | {"Hex/Wrench":"0.5625\"","Overall Length/Centerline":"1.69\"","Weight":"0.1085 lb"} |
| Performance Specifications | {"Working Pressure":"1300 psi","Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Parker IPD ALOK Part Number":"5SC5-B","Swagelok Part Number":"B-500-6"} |
| Series Configuration | Double Ferrule Compression x Double Ferrule Compression |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Double Ferrule Compression |
| Product Type | Fittings |
