Attributes
| Part Number | 774LFB6MMX1/4 |
|---|---|
| Is Series Page | 0 |
Description

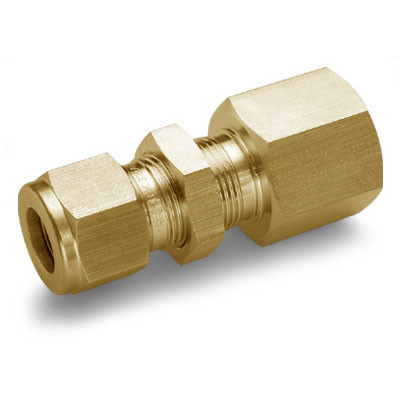

Brass, Let-Lok Bulkhead Female Connector, 6mm Tube OD x 1/4" Female NPT
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"6mm","Side 1 Thread Type":"7/16-20 UNF","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"760LFB6MM | 760LBB6MM","Side 1 Replacement Nut":"761LB6MM","Side 1 Tube Fitting System":"Ham-let Let-Lok Series","Side 2 Connection Type":"Female NPT","Side 2 Pipe Size":"1/4\"","Side 2 Thread Type":"1/4-18 NPT","Side 2 Standard":"ASME/ANSI B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Bulkhead Female Connector","Primary Material":"Brass","Length":"51.8mm"} |

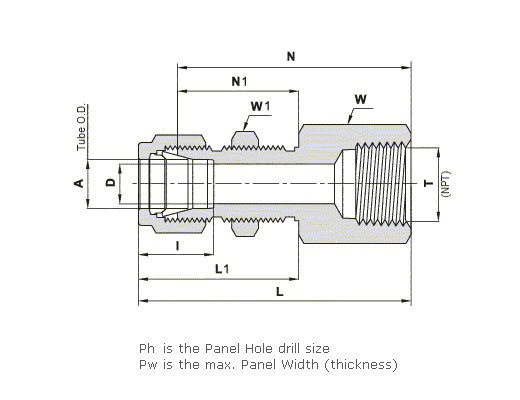

| Dimensions | {"Hex/Wrench":"16mm","Overall Length/Centerline":"51.8mm","Weight":"0.134 lb"} |
| Performance Specifications | {"Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Gal #":"3100689"} |
| Series Configuration | Double Ferrule Compression Bulkhead x Female NPT |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Female NPT |
| Product Type | Fittings |
