Attributes
| Part Number | 769LB5/16X3/8 |
|---|---|
| Is Series Page | 0 |
Description

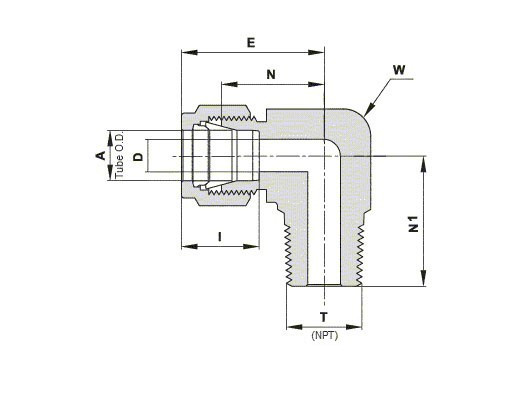

Brass, Let-Lok Tube Fitting 90° Male Elbow, 5/16" Tube OD x 3/8" Male NPT
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"5/16\"","Side 1 Thread Type":"1/2-20 UNF","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"760LFB5/16 | 760LBB5/16","Side 1 Replacement Nut":"761LB5/16","Side 1 Tube Fitting System":"Ham-let Let-Lok Series","Side 2 Connection Type":"Male NPT","Side 2 Pipe Size":"3/8\"","Side 2 Thread Type":"3/8-18 NPT","Side 2 Standard":"ASME/ANSI B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"90° Elbow","Shape Type":"Male Elbow","Primary Material":"Brass","Length":"0.91\""} |
| Dimensions | {"Hex/Wrench":"0.6875\"","Overall Length/Centerline":"0.91\"","Weight":"0.205 lb"} |
| Performance Specifications | {"Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Gal #":"3102304","Swagelok Part Number":"B-500-2-6"} |
| Series Configuration | Double Ferrule Compression x Male NPT |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Male NPT |
| Product Type | Fittings |
