Attributes
| Part Number | N7002-06-02-B |
|---|---|
| Is Series Page | 0 |
Description

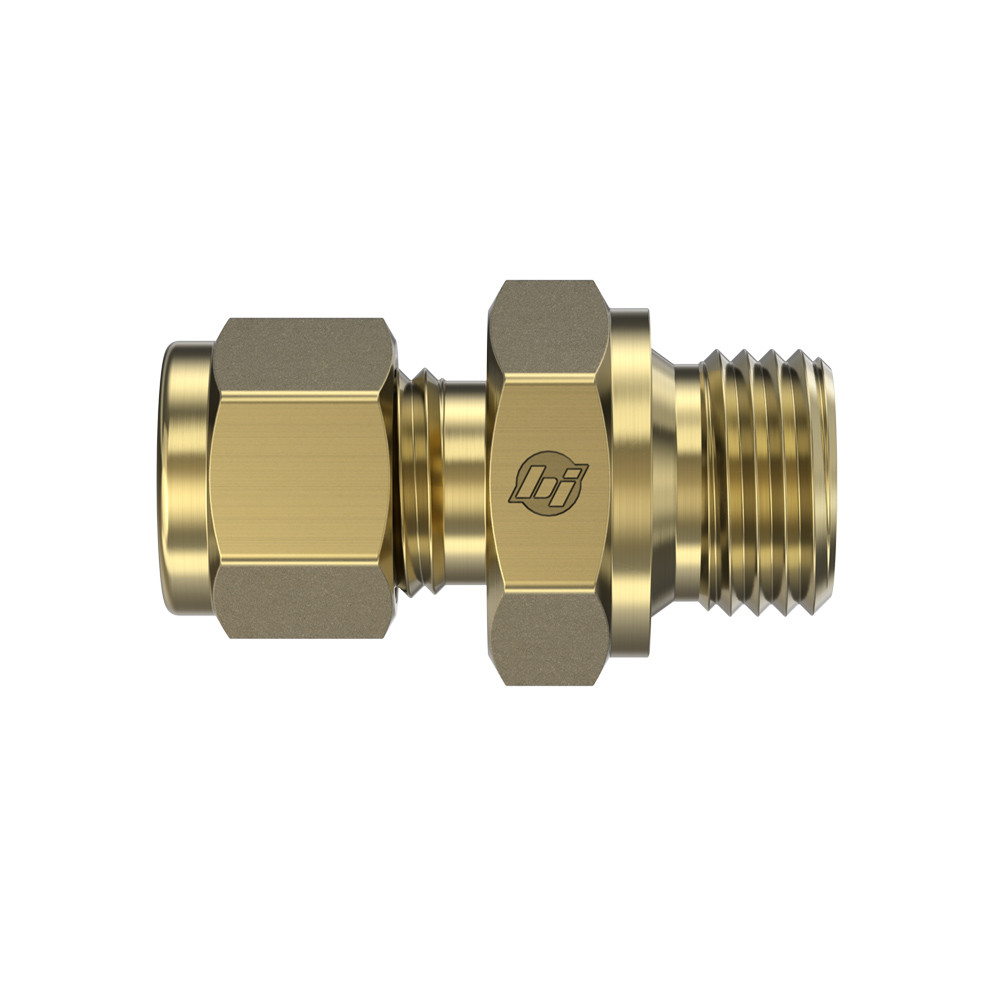

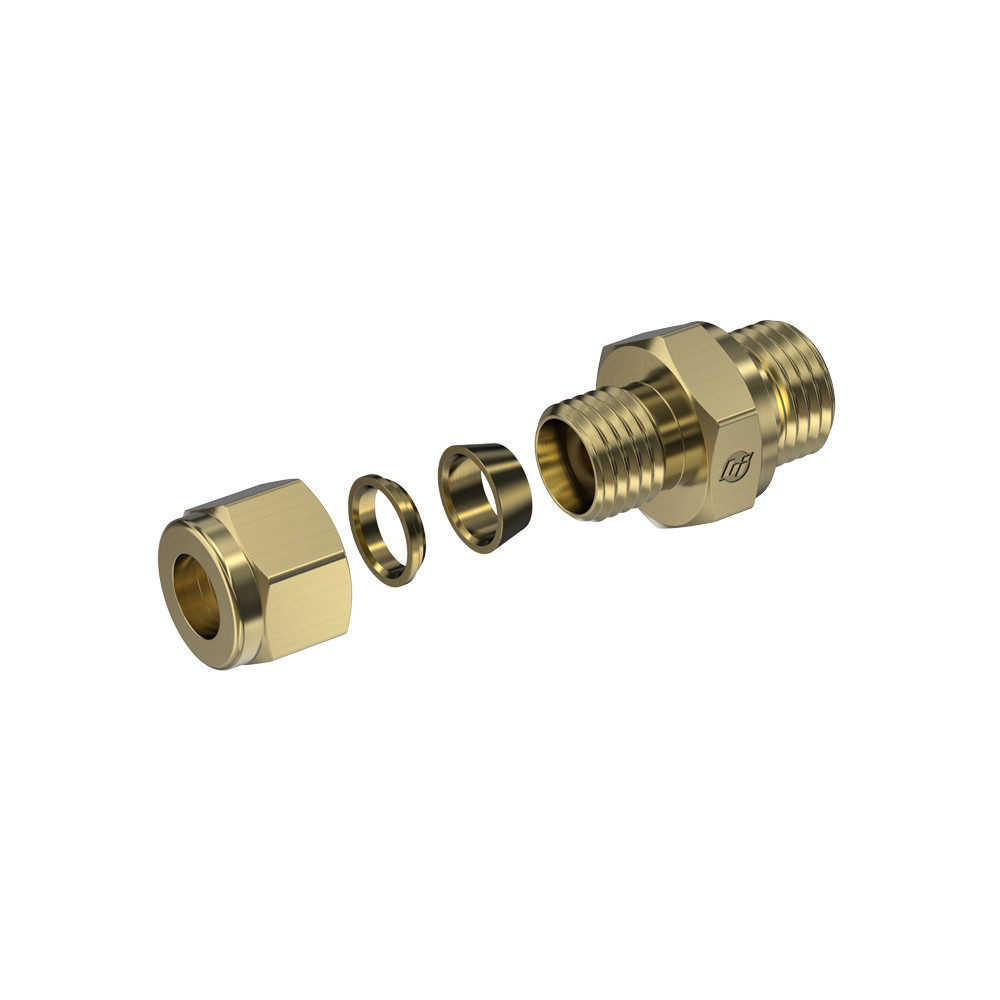

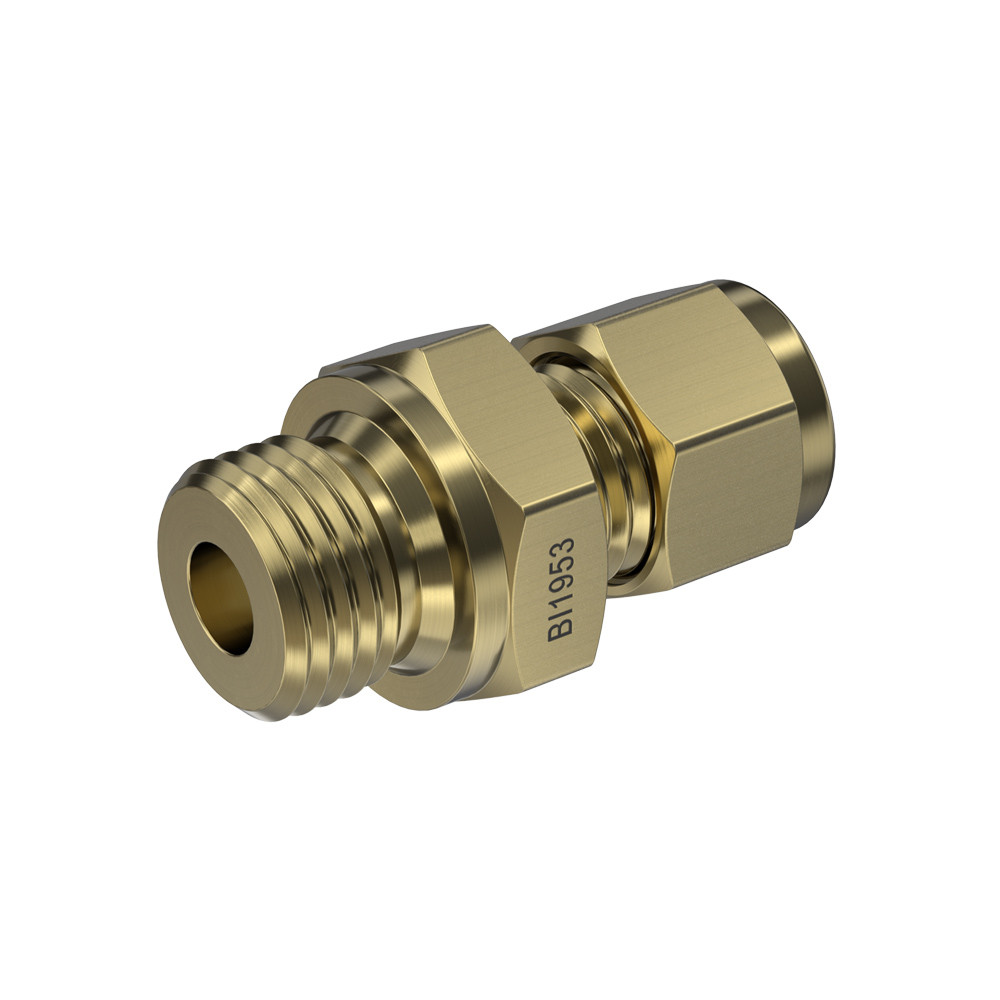

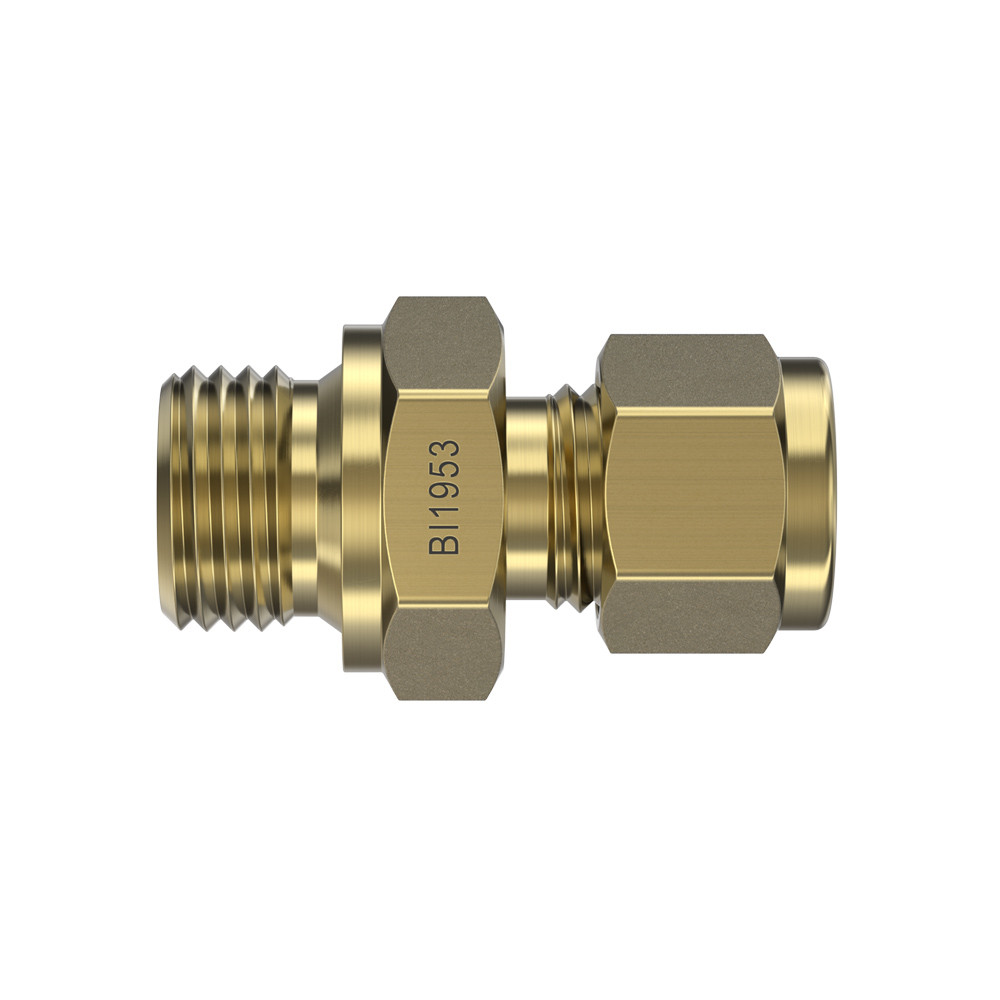

Brass, Brennan Tube Fitting Male ISO (Type D) Port Connector, 3/8" Tube OD x G - 1/8-28 Male BSPP
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"3/8\"","Side 1 Thread Type":"9/16-20 UN","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"N0319-F-06-B | N0319-B-06-B","Side 1 Replacement Nut":"N0318-06-B","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Male BSPP (Type D)","Side 2 Thread Type":"G - 1/8-28","Side 2 Standard":"ISO 1179","Side 2 Role":"Port Connection","Side 2 Replacement Seal":"9901-02"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Male Connector","Primary Material":"Brass","Material Grade":"ASTM B16 C36000","Length":"1.34\""} |
| Dimensions | {"Hex/Wrench":"0.625\"","Overall Length/Centerline":"1.34\"","Weight":"0.1282 lb"} |
| Performance Specifications | {"Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Parker IPD ALOK Part Number":"6MSC2R-B","Swagelok Part Number":"B-600-1-2RS"} |
| Series Configuration | Double Ferrule Compression x Male BSPP (Type D) |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Male BSPP (Type D) |
| Product Type | Fittings |
