Attributes
| Part Number | N2501-12-12-B |
|---|---|
| Is Series Page | 0 |
Description

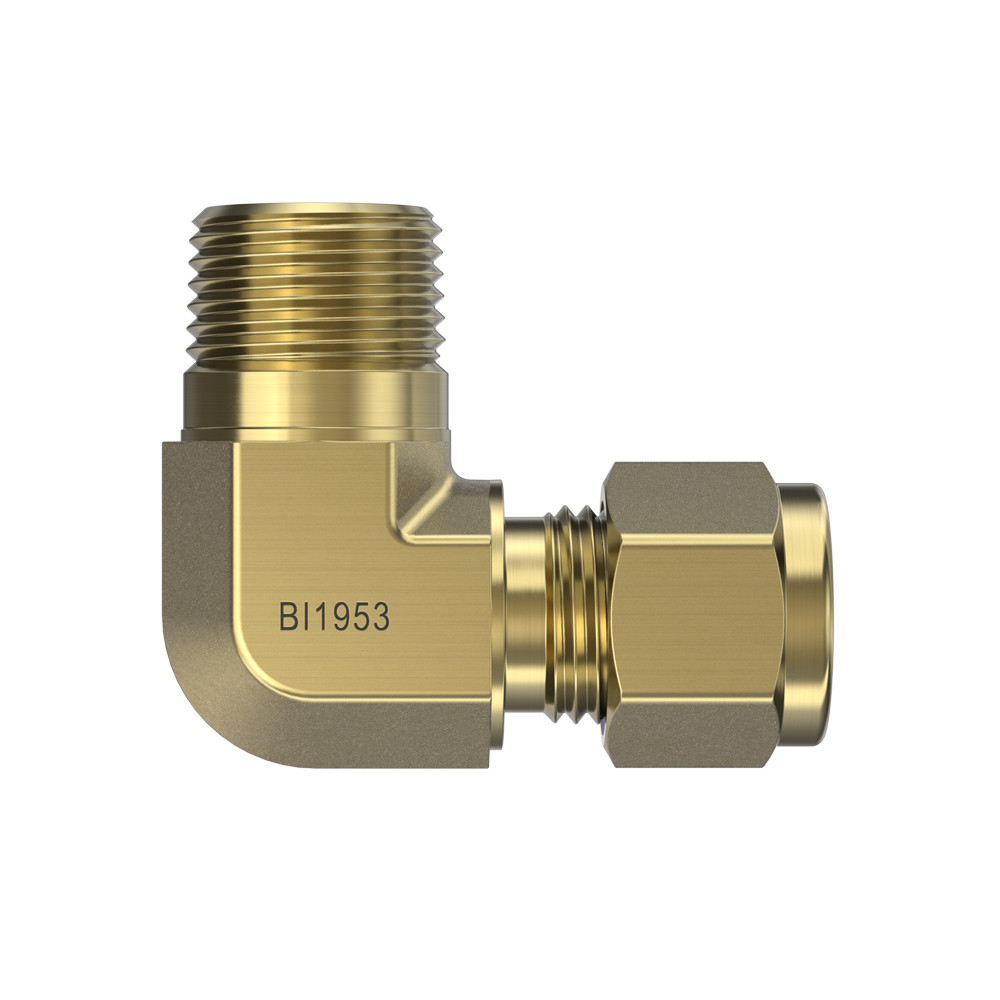

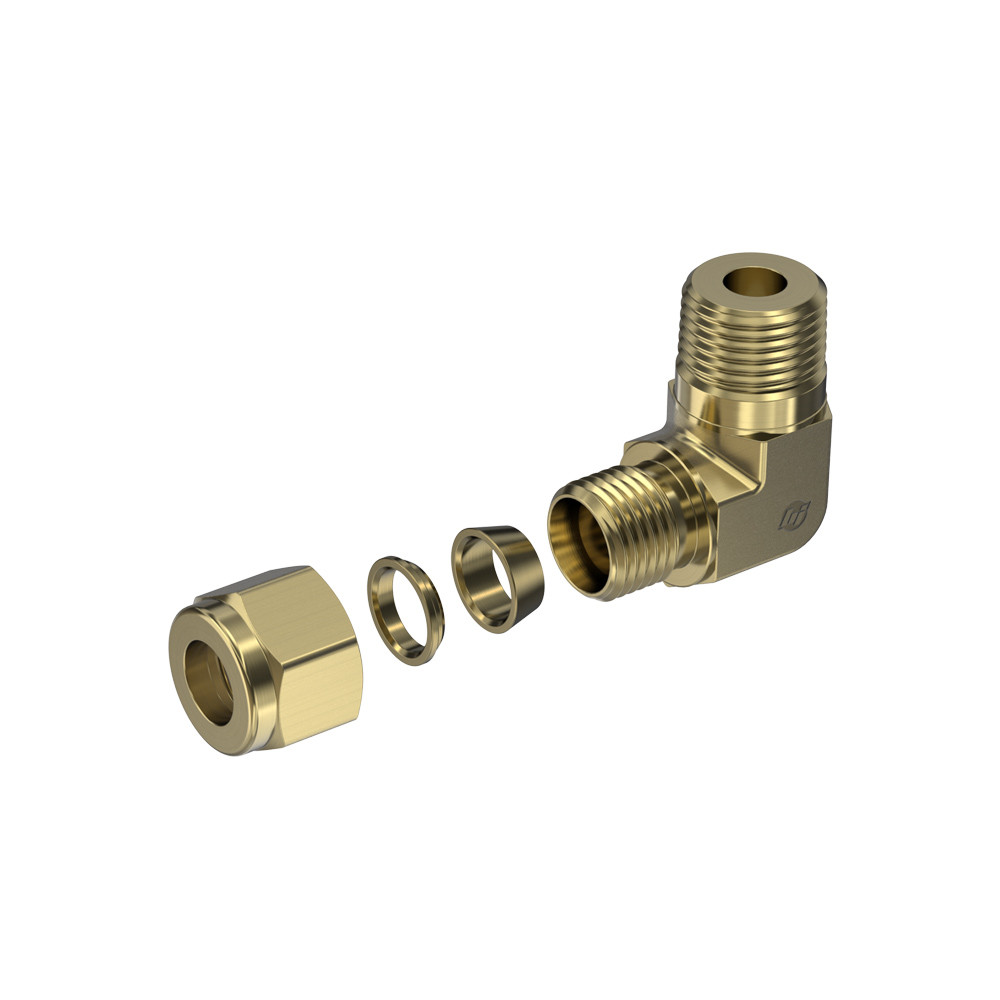

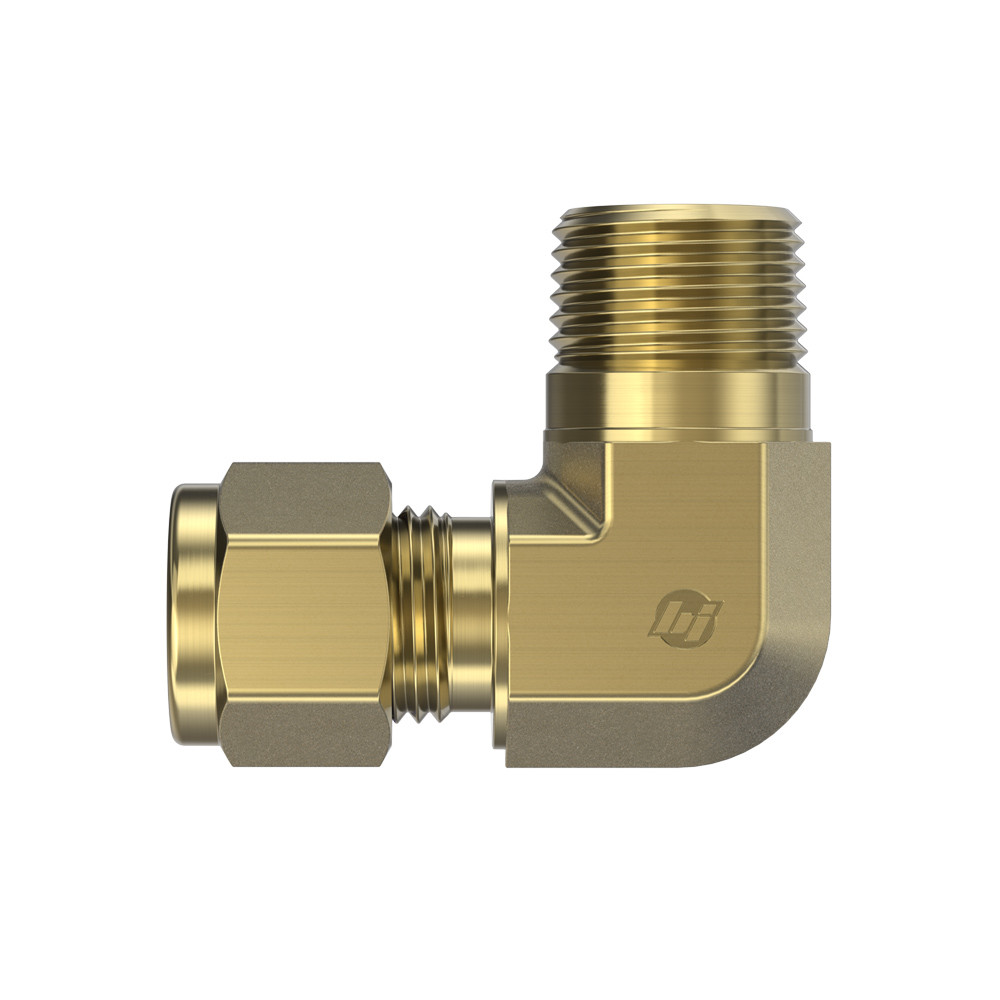

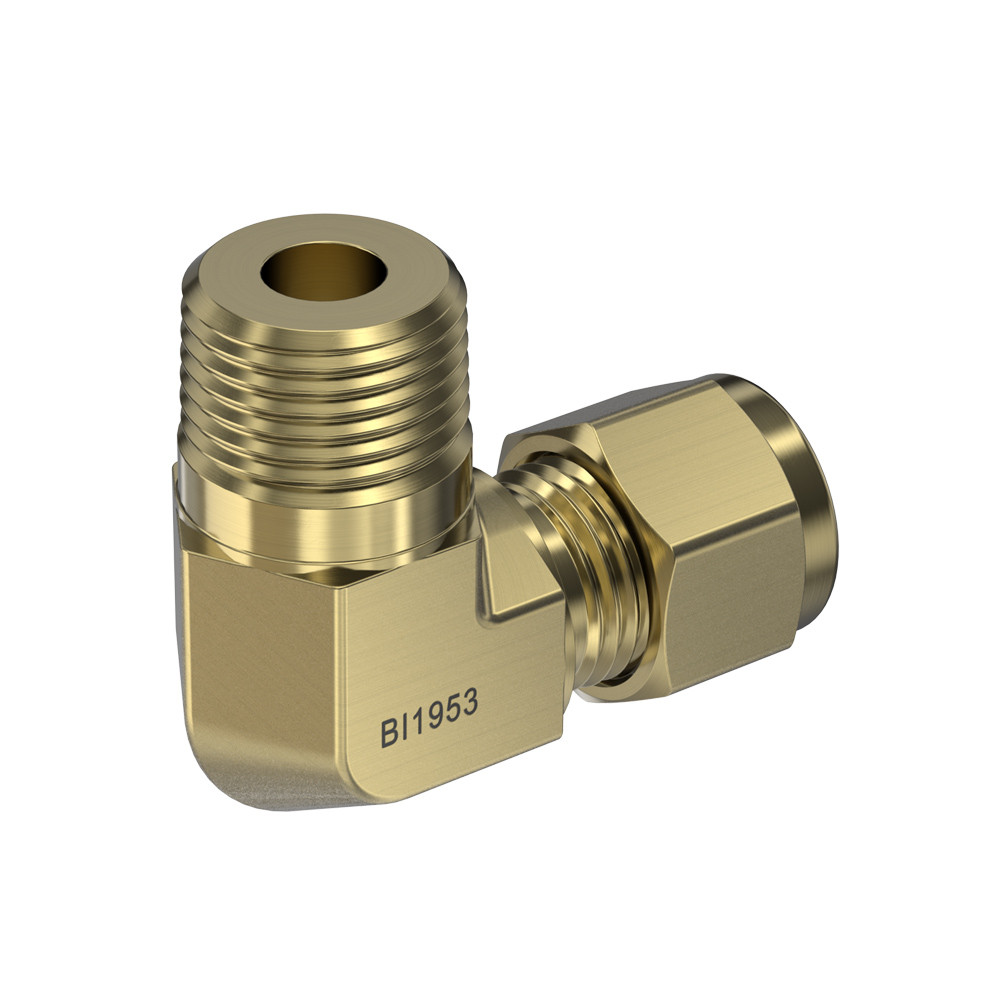

Brass, Brennan Tube Fitting 90° Male Elbow, 3/4" Tube OD x 3/4" Male NPT
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"3/4\"","Side 1 Thread Type":"1-20 UNEF","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"N0319-F-12-B | N0319-B-12-B","Side 1 Replacement Nut":"N0318-12-B","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Male NPT","Side 2 Pipe Size":"3/4\"","Side 2 Thread Type":"3/4-14 NPT","Side 2 Standard":"ASME/ANSI B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"90° Elbow","Shape Type":"Male Elbow","Primary Material":"Brass","Material Grade":"ASTM B124 CA37700","Length":"1.17\""} |
| Dimensions | {"Hex/Wrench":"1.0625\"","Overall Length/Centerline":"1.17\"","Weight":"0.655 lb"} |
| Performance Specifications | {"Working Pressure":"700 psi","Temperature Range":"-325°F to 400°F","Suggested Tubing":"High-quality, soft annealed seamless copper tubing manufactured to ASTM B75 or equivalent standards. Alternative: Soft annealed (Temper O) copper water tube, Type K or Type L, manufactured to ASTM B88. Condition: Tubing must be free of surface defects and scratches, suitable for reliable flaring and bending. Hardness: Soft annealed condition required to ensure proper bite and sealing in compression fittings. Tolerances: OD and wall thickness tolerances should conform to the applicable ASTM standard.","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Parker IPD ALOK Part Number":"12MSEL12N-B","Swagelok Part Number":"B-1210-2-12"} |
| Series Configuration | Double Ferrule Compression x Male NPT |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Male NPT |
| Product Type | Fittings |
