Attributes
| Part Number | 762LHC3/8 |
|---|---|
| Is Series Page | 0 |
Description

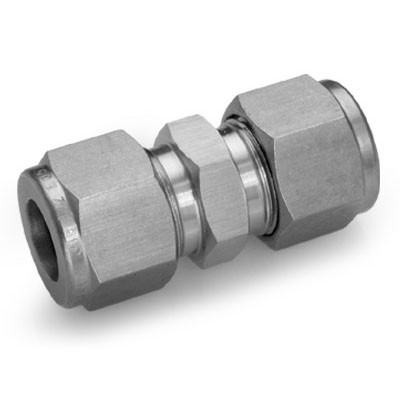

Alloy C-276, Let-Lok Tube Fitting Union Connector, 3/8" Tube OD
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"3/8\"","Side 1 Thread Type":"9/16-20 UN","Side 1 Role":"Tube Connection","Side 1 Replacement Ferrule":"760LFHC3/8 | 760LBHC3/8","Side 1 Replacement Nut":"761LHC3/8","Side 1 Tube Fitting System":"Ham-let Let-Lok Series","Side 2 Connection Type":"Double Ferrule Compression","Side 2 Tube OD":"3/8\"","Side 2 Thread Type":"9/16-20 UN","Side 2 Role":"Tube Connection","Side 2 Replacement Ferrule":"760LFHC3/8 | 760LBHC3/8","Side 2 Replacement Nut":"761LHC3/8","Side 2 Tube Fitting System":"Ham-let Let-Lok Series"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Union Connector","Primary Material":"Nickel Alloy","Material Grade":"Alloy C-276","Length":"1.77\""} |
| Dimensions | {"Hex/Wrench":"0.625\"","Overall Length/Centerline":"1.77\"","Weight":"0.132 lb"} |
| Performance Specifications | {"Temperature Range":"-454°F to 1400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Cross References | {"Gal #":"4300077","Swagelok Part Number":"HC-600-6"} |
| Series Configuration | Double Ferrule Compression x Double Ferrule Compression |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Double Ferrule Compression |
| Product Type | Fittings |
