Attributes
| Part Number | N2603-03-03-03-B |
|---|---|
| Is Series Page | 0 |
Description

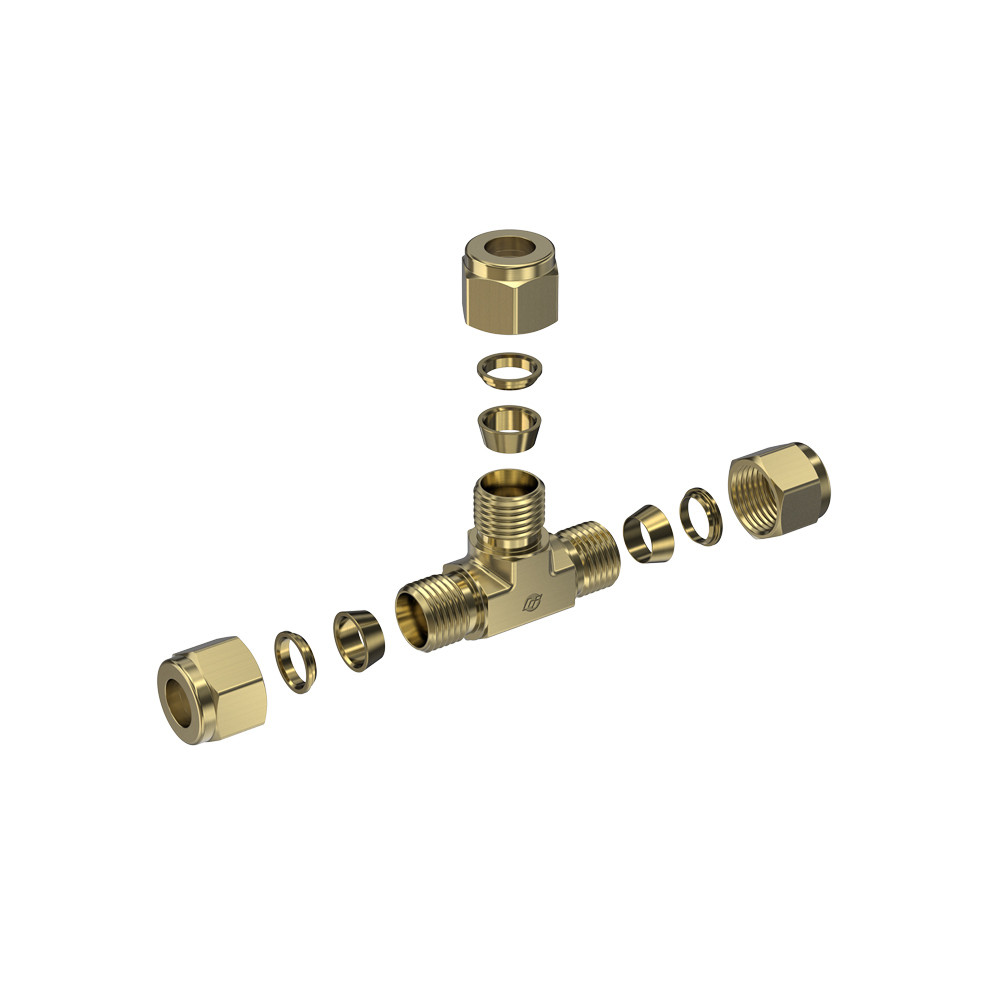

Brass, Brennan Tube Fitting Union Tee, 3/16" Tube OD
Specifications
| Connection Details | {"Side 1 Connection Type":"Double Ferrule Compression","Side 1 Tube OD":"3/16\"","Side 1 Thread Type":"3/8-20 UN","Side 1 Role":"Tube Connection","Side 1 Replacement Nut":"N0318-03-B","Side 1 Tube Fitting System":"Brennan N Series","Side 2 Connection Type":"Double Ferrule Compression","Side 2 Tube OD":"3/16\"","Side 2 Thread Type":"3/8-20 UN","Side 2 Role":"Tube Connection","Side 2 Replacement Nut":"N0318-03-B","Side 2 Tube Fitting System":"Brennan N Series","Side 3 Connection Type":"Double Ferrule Compression","Side 3 Tube OD":"3/16\"","Side 3 Thread Type":"3/8-20 UN","Side 3 Role":"Tube Connection","Side 3 Replacement Nut":"N0318-03-B","Side 3 Tube Fitting System":"Brennan N Series"} |
|---|---|
| Body & Materials | {"Shape":"Tee","Shape Type":"Union Tee","Primary Material":"Brass","Material Grade":"ASTM B124 CA37700","Length":"0.7\""} |

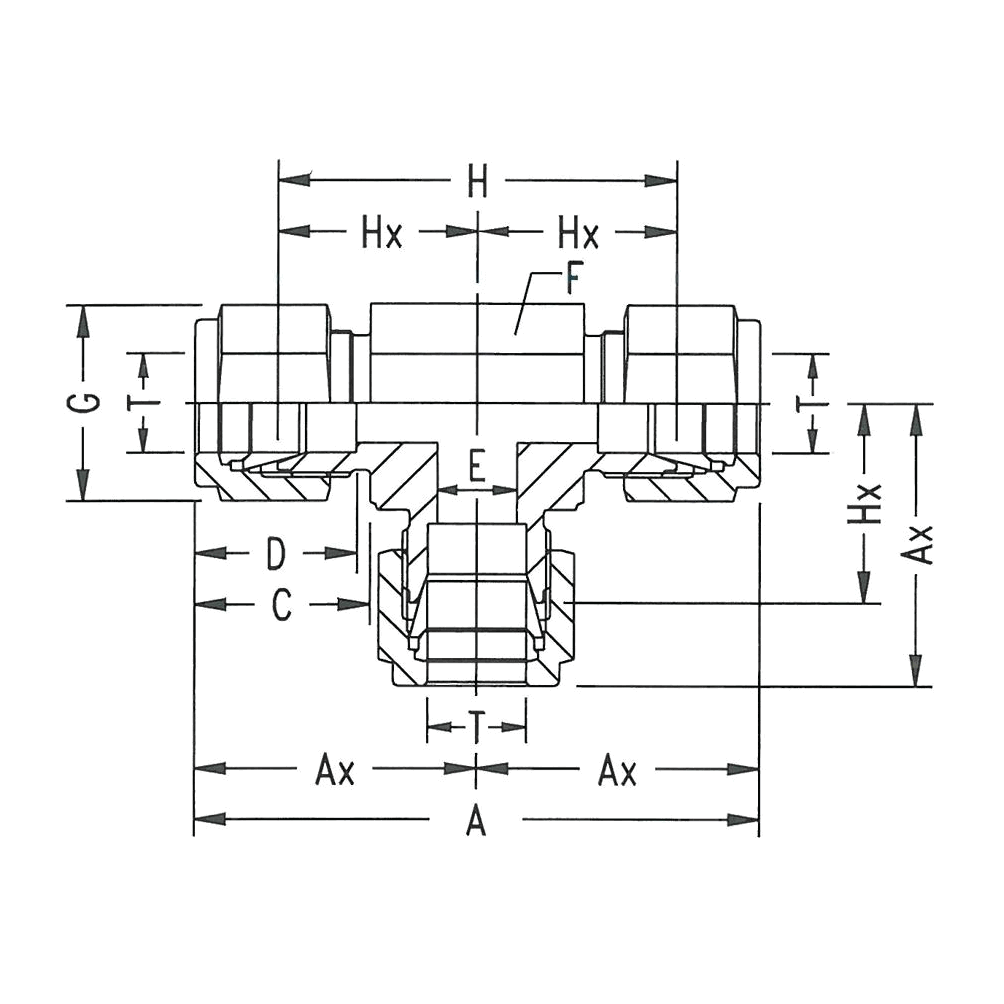

| Dimensions | {"Hex/Wrench":"0.5\"","Overall Length/Centerline":"0.7\"","Weight":"0.125 lb"} |
| Performance Specifications | {"Working Pressure":"2300 psi","Temperature Range":"-325°F to 400°F","Pressure Rating Notes":"See Tube Pressure Rating Chart"} |
| Series Configuration | Double Ferrule Compression x Double Ferrule Compression x Double Ferrule Compression |
| Side 1 Connection Type | Double Ferrule Compression |
| Side 2 Connection Type | Double Ferrule Compression |
| Shape | Tee |
| Product Type | Fittings |
