Attributes
| Part Number | 7701-12-27-SS |
|---|---|
| Is Series Page | 0 |
Description

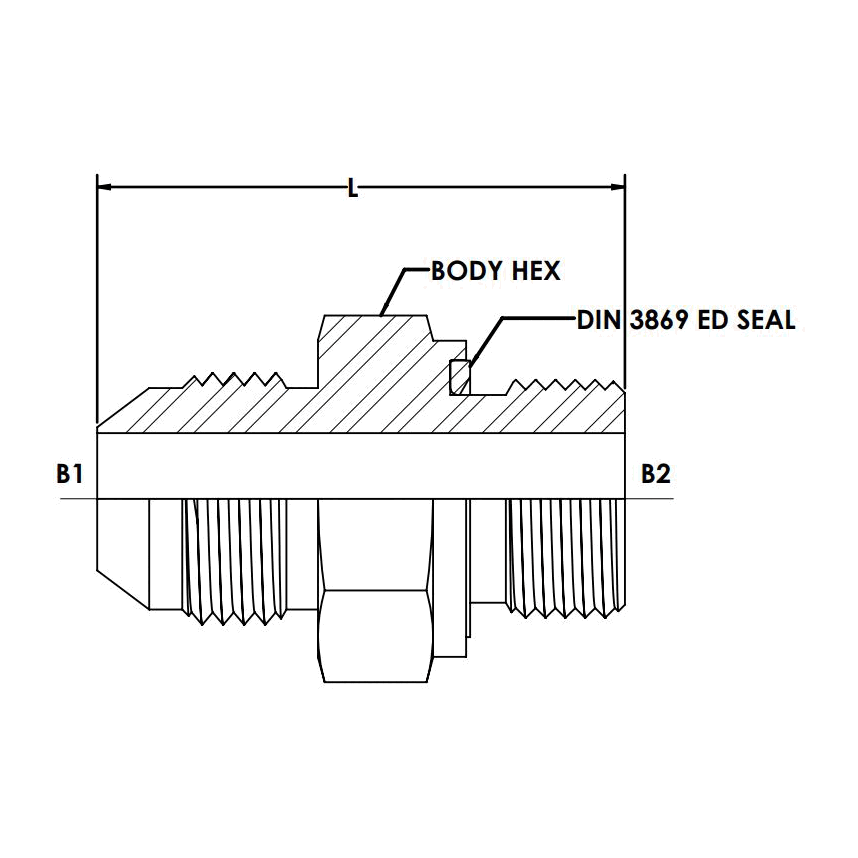

Stainless Steel, SAE J514 37° Flare Male Metric (Type E) Port Connector, 3/4" Male JIC x M27X2.0 Male Metric ED Seal
Specifications
| Connection Details | {"Side 1 Connection Type":"Male JIC","Side 1 Tube OD":"3/4\"","Side 1 Thread Type":"1-1/16-12 UN","Side 1 Standard":"SAE J514 - Class 2A Thread","Side 1 Role":"Line/Tube Connection","Side 2 Connection Type":"Male Metric ED Seal","Side 2 Thread Type":"M27X2.0","Side 2 Standard":"DIN 3852-11, ISO 9974-2","Side 2 Role":"Port Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Male Connector","Primary Material":"Stainless Steel","Material Grade":"316/316L","Surface Treatment":"Passivated","Seal Code":"NBR","Seal Material":"Buna-N (Nitrile)"} |
| Dimensions | {"Hex/Wrench":"1.260","Weight":"0.35 lb"} |
| Performance Specifications | {"Working Pressure":"5000 psi","Temperature Range":"-40°F to 250°F","Temperature Notes":"Temperature limited by NBR Seal","Burst Pressure":"20000 psi","Burst Ratio":"4:1"} |
| Cross References | {"Aeroquip Part Number":"FOR ISO 9974 PORTS"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male JIC x Male Metric ED Seal |
| Technical Series Configuration | SAE J514 Male JIC Tube x ISO 9974 ED Seal Port Connector |
| Side 1 Connection Type | Male JIC |
| Side 2 Connection Type | Male Metric ED Seal |
| Shape | Straight |
| Product Type | Fittings |
