Attributes
| Part Number | D2404-L28-16-X |
|---|---|
| Is Series Page | 0 |
Description

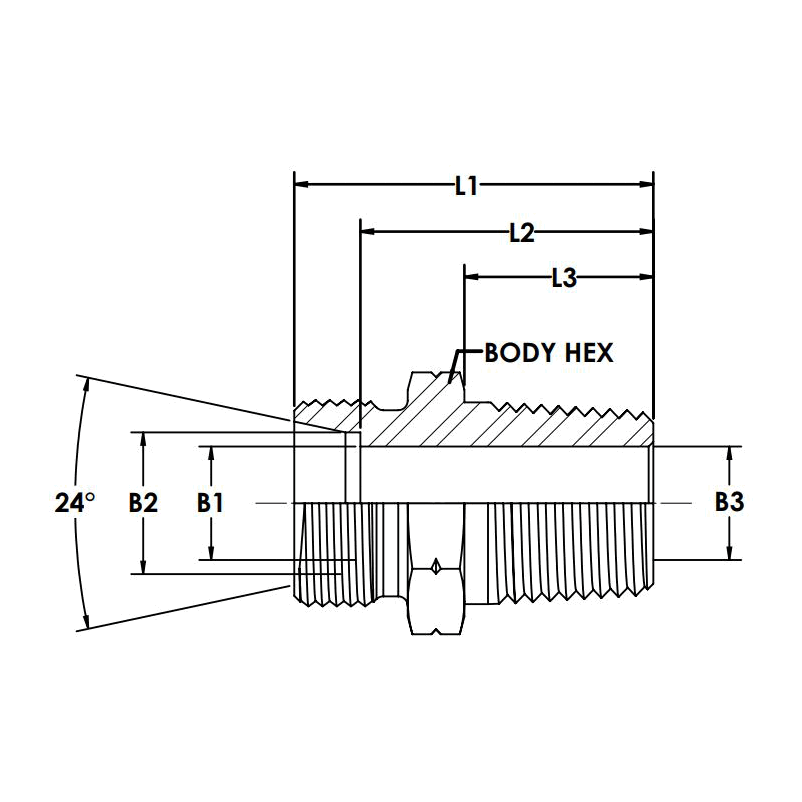

Steel, DIN 2353 Male Connector, Light 28mm Male DIN x 1" NPT, Body Only
Specifications
| Connection Details | {"Side 1 Connection Type":"Male DIN","Side 1 Tube OD":"28mm","Side 1 Thread Type":"M36X2.0","Side 1 Standard":"DIN 2353, ISO 8434-1","Side 1 Role":"Line/Tube Connection","Side 1 DIN Pressure Series":"Light","Side 2 Connection Type":"Male NPT","Side 2 Pipe Size":"1\"","Side 2 Thread Type":"1-11-1/2 NPT","Side 2 Standard":"ANSI/ASME B1.20.1","Side 2 Role":"Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Male Connector","Primary Material":"Steel","Material Grade":"11SMnPb30","Plating":"Zinc Nickel"} |
| Dimensions | {"Hex/Wrench":"41mm","Weight":"0.49 lb"} |
| Performance Specifications | {"Working Pressure":"2321 psi","Temperature Range":"-65°F to 500°F","Corrosion Resistance":"1,000 hrs no red rust per DIN ISO 9227","Burst Pressure":"9284 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"GE28L1NPTCFX"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant by Exemption 6a-I (Lead in steel alloy)","REACH Compliance":"May contain Lead ≥0.1%"} |
| Series Configuration | Male DIN x Male Pipe, Body Only |
| Technical Series Configuration | DIN 2353/ISO 8434-1 Flareless Tube x ANSI/ASME B1.20.1 Male NPT Connector, Body Only |
| Side 1 Connection Type | Male DIN |
| Side 2 Connection Type | Male NPT |
| Shape | Straight |
| Product Type | Fittings |
