Attributes
| Part Number | F6803-16-16-16-NWO |
|---|---|
| Is Series Page | 0 |
Description

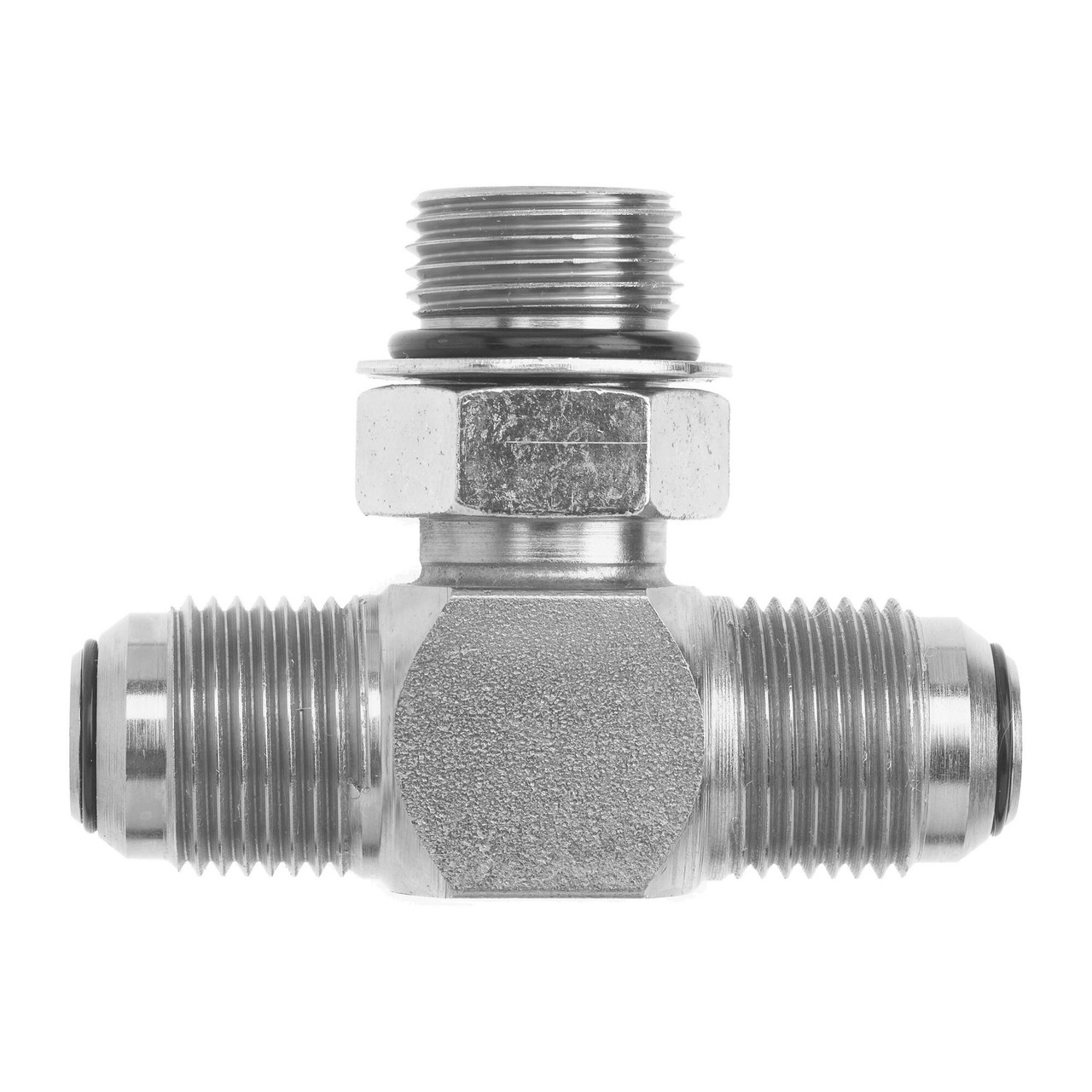

Steel, SAE J514 Flare O-Ring Adjustable Port Branch Tee, 1" Male Flare-O x 1" Male Flare-O x 1-5/16-12 Male Adjustable ORB
Specifications
| Connection Details | {"Side 1 Connection Type":"Male Flare-O","Side 1 Tube OD":"1\"","Side 1 Thread Type":"1-5/16-12 UN","Side 1 Standard":"SAE J514","Side 1 Role":"Line/Tube Connection","Side 1 Replacement Seal":"F4003-16","Side 2 Connection Type":"Male Flare-O","Side 2 Tube OD":"1\"","Side 2 Thread Type":"1-5/16-12 UN","Side 2 Standard":"SAE J514","Side 2 Role":"Line/Tube Connection","Side 2 Replacement Seal":"F4003-16","Side 3 Connection Type":"Male Adjustable ORB","Side 3 Thread Type":"1-5/16-12 UN","Side 3 Standard":"SAE J1926","Side 3 Role":"Port Connection","Side 3 Replacement Seal":"4000-16"} |
|---|---|
| Body & Materials | {"Shape":"Tee","Shape Type":"Adjustable Branch Tee","Primary Material":"Steel","Material Grade":"C1045","Plating":"Trivalent Zinc","Seal Code":"NBR","Seal Material":"Buna-N (Nitrile)"} |
| Dimensions | {"Weight":"0.45 lb"} |
| Performance Specifications | {"Working Pressure":"3700 psi","Temperature Range":"-40°F to 250°F","Temperature Notes":"Temperature limited by NBR Seal","Corrosion Resistance":"120 hrs no white rust; 240 hrs no red rust per ASTM B117","Burst Pressure":"14800 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"16 S5OXO-S"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male Flare-O x Male Flare-O x Male Adjustable ORB |
| Technical Series Configuration | SAE J514 Male Flare O-Ring Tube x Male Flare O-Ring x SAE J1926-3 Male Adjustable O-Ring Boss Branch Tee |
| Side 1 Connection Type | Male Flare-O |
| Side 2 Connection Type | Male Flare-O |
| Shape | Tee |
| Product Type | Fittings |
