Attributes
| Part Number | 9120-24-24 |
|---|---|
| Is Series Page | 0 |
Description

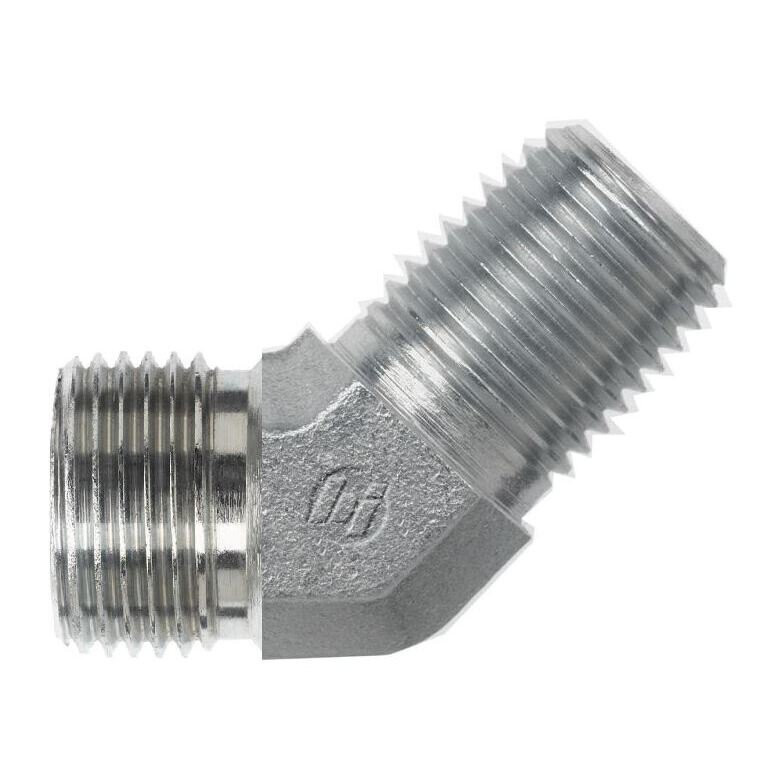

Steel, ISO 8434-6 60° Cone Male BPST 45° Elbow, 1-1/2-11 Male BSPP 60° x 1-1/2" Male BSPT 30°
Specifications
| Connection Details | {"Side 1 Connection Type":"Male BSPP 60° Line Only","Side 1 Thread Type":"G - 1-1/2-11","Side 1 Standard":"ISO 8434-6","Side 1 Role":"Line Connection","Side 2 Connection Type":"Male BSPT 30°","Side 2 Pipe Size":"1-1/2\"","Side 2 Thread Type":"R - 1-1/2-11","Side 2 Standard":"ISO 7-1","Side 2 Role":"Line/Pipe Connection"} |
|---|---|
| Body & Materials | {"Shape":"45° Elbow","Shape Type":"Male Elbow","Primary Material":"Steel","Material Grade":"C1045","Plating":"Trivalent Zinc"} |
| Dimensions | {"Hex/Wrench":"1.875","Weight":"0.37 lb"} |
| Performance Specifications | {"Working Pressure":"1500 psi","Temperature Range":"-65°F to 500°F","Corrosion Resistance":"120 hrs no white rust; 240 hrs no red rust per ASTM B117","Burst Pressure":"6000 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"24V3P4S"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male BSPP x Male BSPT |
| Technical Series Configuration | ISO 8434-6 Male BSPP Line x ISO 7-1 Male BSPT Pipe 45° Elbow |
| Side 1 Connection Type | Male BSPP 60° Line Only |
| Side 2 Connection Type | Male BSPT 30° |
| Shape | 45° Elbow |
| Product Type | Fittings |
