Attributes
| Part Number | D7400-L28-20-ED-SS-X |
|---|---|
| Is Series Page | 0 |
Description

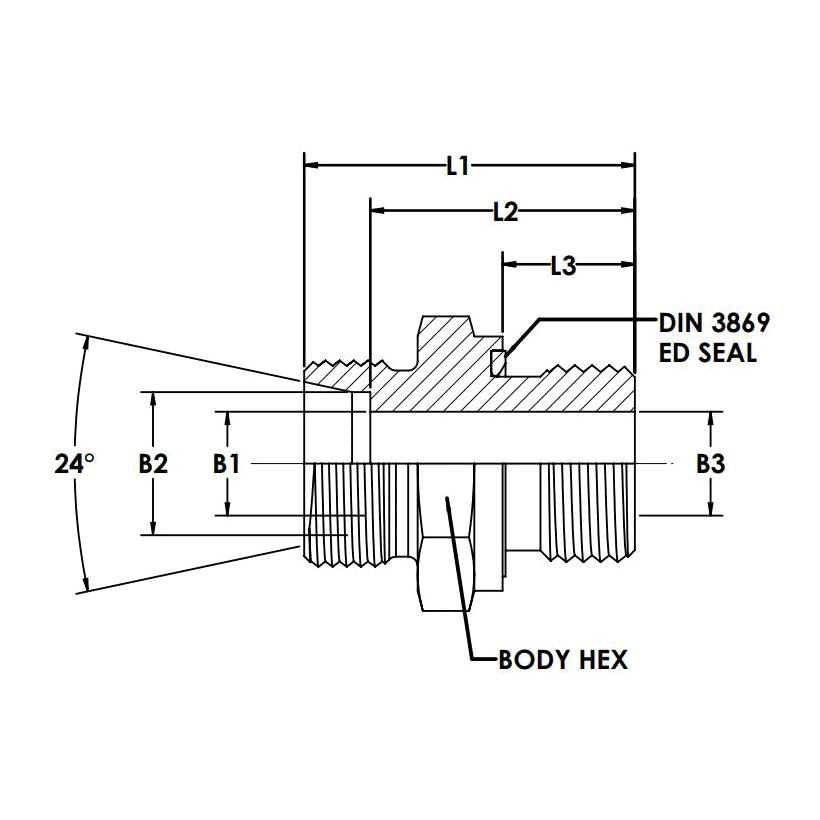

Stainless Steel, DIN 2353 Male Connector, Light 28mm Male DIN x 1 1/4" BSPP (Type E), Body Only
Specifications
| Connection Details | {"Side 1 Connection Type":"Male DIN","Side 1 Tube OD":"28mm","Side 1 Thread Type":"M36X2.0","Side 1 Standard":"DIN 2353, ISO 8434-1","Side 1 Role":"Line/Tube Connection","Side 1 DIN Pressure Series":"Light","Side 2 Connection Type":"Male BSPP ED Seal","Side 2 Thread Type":"G - 1-1/4-11","Side 2 Standard":"DIN 3852-11, ISO 1179-2","Side 2 Role":"Port Connection","Side 2 Replacement Seal":"ED4000-20-VITON"} |
|---|---|
| Body & Materials | {"Shape":"Straight","Shape Type":"Male Connector","Primary Material":"Stainless Steel","Material Grade":"316Ti (1.4571)","Seal Code":"FKM","Seal Material":"Viton (Fluorocarbon)"} |
| Dimensions | {"Hex/Wrench":"50mm","Weight":"0.62 lb"} |
| Performance Specifications | {"Working Pressure":"3626 psi","Temperature Range":"-15°F to 400°F","Temperature Notes":"Temperature limited by FKM Seal","Burst Pressure":"14504 psi","Burst Ratio":"4:1"} |
| Cross References | {"Parker TFD Part Number":"GE28LR11/4EDOMD71"} |
| Regulatory & Compliance | {"RoHS Compliance":"Compliant","REACH Compliance":"No Substance(s) Present Above Threshold"} |
| Series Configuration | Male DIN x Male BSPP ED Seal, Body Only |
| Technical Series Configuration | DIN 2353/ISO 8434-1 Flareless Tube x ISO 1179-2 Male BSPP (Type E) Port Connector, Body Only |
| Side 1 Connection Type | Male DIN |
| Side 2 Connection Type | Male BSPP ED Seal |
| Shape | Straight |
| Product Type | Fittings |
