Description

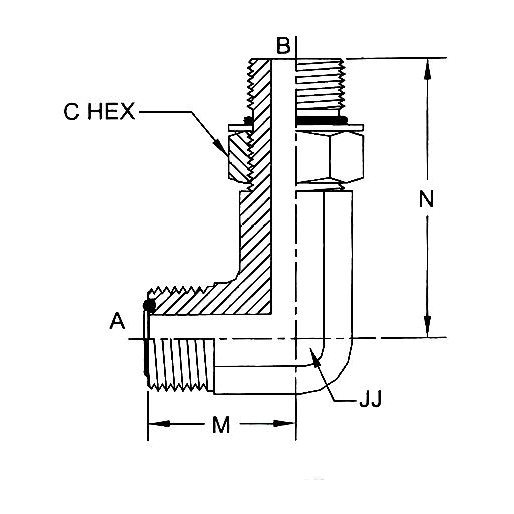

MFS-MAORB 90 Elbow Extra Long
O-Ring Face Seal Fittings
MFS-MAORB 90 Elbow Extra Long
Attribute: FS6801-LL-06-06-NWO-FG (06MFS-06...)
Stock Status: True
| TUBE O.D. | 3/8 |
|---|---|
| A THREAD | 11/16-16 |
| B THREAD | 9/16-18 |
| A DRILL | 0.264 |
| B DRILL | 0.264 |
| M LGTH | 0.980 |
| N LGTH | 3.000 |
| C HEX | 0.750 |
| JJ FLATS | 0.750 |
| MATERIAL | FORGED STEEL |
Attribute: FS6801-LL-08-08-NWO-FG (08MFS-08...)
Stock Status: True
| TUBE O.D. | 1/2 |
|---|---|
| A THREAD | 13/16-16 |
| B THREAD | 3/4-16 |
| A DRILL | 0.378 |
| B DRILL | 0.378 |
| M LGTH | 1.10 |
| N LGTH | 3.50 |
| C HEX | 0.938 |
| JJ FLATS | 0.750 |
| MATERIAL | STEEL FORGED |
Attribute: FS6801-LL-12-12-NWO-FG (12MFS-12...)
Stock Status: True
| TUBE O.D. | 3/4 |
|---|---|
| A THREAD | 1-3/16-12 |
| B THREAD | 1-1/16-12 |
| A DRILL | 0.609 |
| B DRILL | 0.609 |
| M LGTH | 1.470 |
| N LGTH | 4.500 |
| C HEX | 1.375 |
| JJ FLATS | 1.188 |
| MATERIAL | STEEL FORGED |
Attribute: FS6801-LL-16-16-NWO-FG (16MFS-16...)
Stock Status: True
| TUBE O.D. | 1 |
|---|---|
| A THREAD | 1-7/16-12 |
| B THREAD | 1-5/16-12 |
| A DRILL | 0.811 |
| B DRILL | 0.811 |
| M LGTH | 1.64 |
| N LGTH | 5.00 |
| C HEX | 1.625 |
| JJ FLATS | 1.438 |
| MATERIAL | STEEL FORGED |
| Connections | ORB, Face Seal |
|---|---|
| Shape | Elbow |
