Description

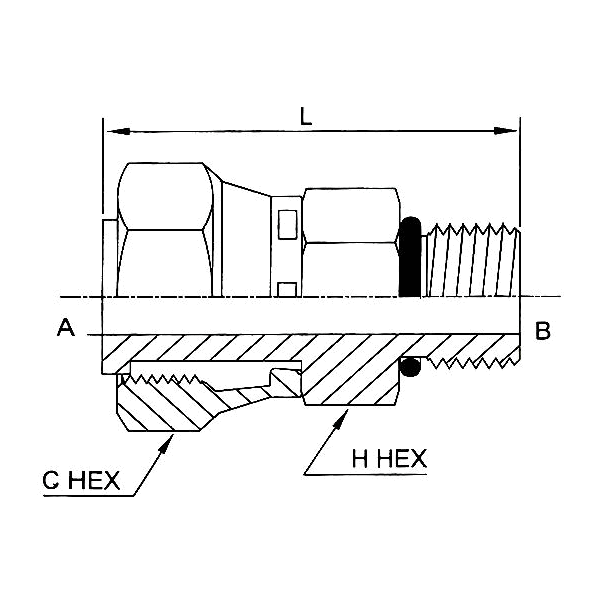

FFSS-MORB Straight
O-Ring Face Seal Fittings
FFSS-MORB Straight
Attribute: FS6540-04-04-O (04FFSS-04MORB St...)
Stock Status: True
| TUBE O.D. | 1/4 |
|---|---|
| A THREAD | 9/16-18 |
| B MORB | 7/16-20 |
| A DRILL | 0.165 |
| B DRILL | 0.172 |
| L LGTH | 1.460 |
| C HEX | 0.687 |
| H HEX | 0.625 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-06-06-O (06FFSS-06MORB St...)
Stock Status: True
| TUBE O.D. | 3/8 |
|---|---|
| A THREAD | 11/16-16 |
| B MORB | 9/16-18 |
| A DRILL | 0.264 |
| B DRILL | 0.264 |
| L LGTH | 1.580 |
| C HEX | 0.812 |
| H HEX | 0.750 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-08-06-O (08FFSS-06MORB St...)
Stock Status: True
| TUBE O.D. | 1/2 |
|---|---|
| A THREAD | 13/16-16 |
| B MORB | 9/16-18 |
| A DRILL | 0.358 |
| B DRILL | 0.264 |
| L LGTH | 1.862 |
| C HEX | 0.938 |
| H HEX | 0.875 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-08-08-O (08FFSS-08MORB St...)
Stock Status: True
| TUBE O.D. | 1/2 |
|---|---|
| A THREAD | 13/16-16 |
| B MORB | 3/4-16 |
| A DRILL | 0.378 |
| B DRILL | 0.378 |
| L LGTH | 1.941 |
| C HEX | 0.938 |
| H HEX | 0.875 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-10-10-O (10FFSS-10MORB St...)
Stock Status: True
| TUBE O.D. | 5/8 |
|---|---|
| A THREAD | 1-14 |
| B MORB | 7/8-14 |
| A DRILL | 0.453 |
| B DRILL | 0.484 |
| L LGTH | 2.120 |
| C HEX | 1.125 |
| H HEX | 1.062 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-10-12-O (10FFSS-12MORB St...)
Stock Status: True
| TUBE O.D. | 5/8 |
|---|---|
| A THREAD | 1-14 |
| B MORB | 1-1/16-12 |
| A DRILL | 0.453 |
| B DRILL | 0.609 |
| L LGTH | 2.218 |
| C HEX | 1.125 |
| H HEX | 1.250 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-12-12-O (12FFSS-12MORB St...)
Stock Status: True
| TUBE O.D. | 3/4 |
|---|---|
| A THREAD | 1-3/16-12 |
| B MORB | 1-1/16-12 |
| A DRILL | 0.547 |
| B DRILL | 0.609 |
| L LGTH | 2.348 |
| C HEX | 1.375 |
| H HEX | 1.250 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-16-16-O (16FFSS-16MORB St...)
Stock Status: True
| TUBE O.D. | 1 |
|---|---|
| A THREAD | 1-7/16-12 |
| B MORB | 1-5/16-12 |
| A DRILL | 0.783 |
| B DRILL | 0.811 |
| L LGTH | 2.658 |
| C HEX | 1.625 |
| H HEX | 1.500 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-20-20-O (20FFSS-20MORB St...)
Stock Status: True
| TUBE O.D. | 1-1/4 |
|---|---|
| A THREAD | 1-11/16-12 |
| B MORB | 1-5/8-12 |
| A DRILL | 1.024 |
| B DRILL | 1.024 |
| L LGTH | 2.658 |
| C HEX | 1.875 |
| H HEX | 1.875 |
| MATERIAL | STEEL FACE SEAL |
Attribute: FS6540-24-24-O (24FFSS-24MORB St...)
Stock Status: True
| TUBE O.D. | 1-1/2 |
|---|---|
| A THREAD | 2-12 |
| B MORB | 1-7/8-12 |
| A DRILL | 1.260 |
| B DRILL | 1.260 |
| L LGTH | 2.658 |
| C HEX | 2.250 |
| H HEX | 2.125 |
| MATERIAL | STEEL FACE SEAL |
| Connections | ORB, Face Seal |
|---|---|
| Shape | Straight |
