Description

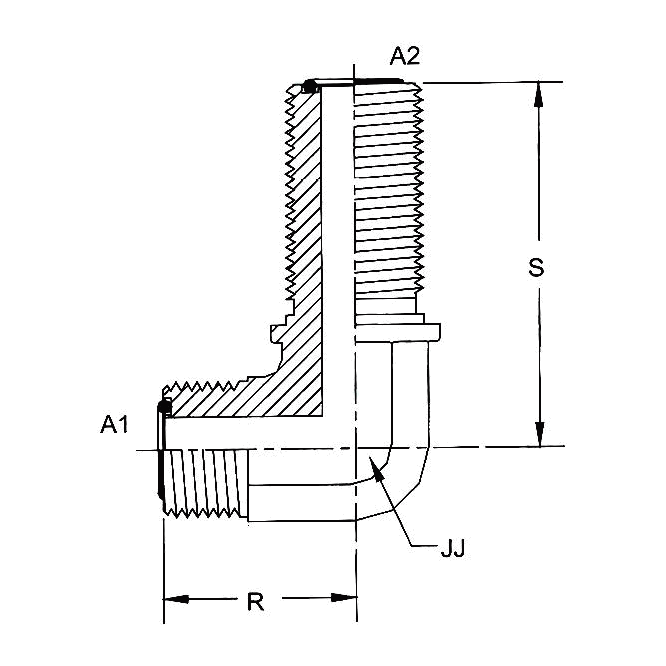

MFS-MFS Bulkhead 90 Elbow
O-Ring Face Seal Fittings
MFS-MFS Bulkhead 90 Elbow
Attribute: FS2701-04-04-FG (04MFS-04MFS Bul...)
Stock Status: True
| TUBE O.D. | 1/4 |
|---|---|
| A1 THREAD | 9/16-18 |
| A2 THREAD | 9/16-18 |
| A1 DRILL | 0.172 |
| A2 DRILL | 0.172 |
| R LGTH | 0.89 |
| S LGTH | 1.85 |
| JJ FLATS | 0.562 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-04-04-SS (04MFS-04MFS Bul...)
Stock Status: True
| TUBE O.D. | 1/4 |
|---|---|
| A1 THREAD | 9/16-18 |
| A2 THREAD | 9/16-18 |
| A1 DRILL | 0.172 |
| A2 DRILL | 0.172 |
| R LGTH | 0.89 |
| S LGTH | 1.85 |
| JJ FLATS | 0.562 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-06-06-FG (06MFS-06MFS Bul...)
Stock Status: True
| TUBE O.D. | 3/8 |
|---|---|
| A1 THREAD | 11/16-16 |
| A2 THREAD | 11/16-16 |
| A1 DRILL | 0.264 |
| A2 DRILL | 0.264 |
| R LGTH | 1.02 |
| S LGTH | 2.05 |
| JJ FLATS | 0.750 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-06-06-SS (06MFS-06MFS Bul...)
Stock Status: True
| TUBE O.D. | 3/8 |
|---|---|
| A1 THREAD | 11/16-16 |
| A2 THREAD | 11/16-16 |
| A1 DRILL | 0.264 |
| A2 DRILL | 0.264 |
| R LGTH | 1.02 |
| S LGTH | 2.05 |
| JJ FLATS | 0.750 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-06-08-FG (06MFS-08MFS Bul...)
Stock Status: True
| TUBE O.D. | 3/8 1/2 |
|---|---|
| A1 THREAD | 11/16-16 |
| A2 THREAD | 13/16-16 |
| A1 DRILL | 0.264 |
| A2 DRILL | 0.378 |
| R LGTH | 1.08 |
| S LGTH | 2.18 |
| JJ FLATS | 0.750 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-08-08-FG (08MFS-08MFS Bul...)
Stock Status: True
| TUBE O.D. | 1/2 |
|---|---|
| A1 THREAD | 13/16-16 |
| A2 THREAD | 13/16-16 |
| A1 DRILL | 0.378 |
| A2 DRILL | 0.378 |
| R LGTH | 1.14 |
| S LGTH | 2.18 |
| JJ FLATS | 0.750 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-08-08-SS (08MFS-08MFS Bul...)
Stock Status: True
| TUBE O.D. | 1/2 |
|---|---|
| A1 THREAD | 13/16-16 |
| A2 THREAD | 13/16-16 |
| A1 DRILL | 0.378 |
| A2 DRILL | 0.378 |
| R LGTH | 1.14 |
| S LGTH | 2.18 |
| JJ FLATS | 0.750 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-08-10-FG (08MFS-10MFS Bul...)
Stock Status: True
| TUBE O.D. | 1/2 5/8 |
|---|---|
| A1 THREAD | 13/16-16 |
| A2 THREAD | 1-14 |
| A1 DRILL | 0.378 |
| A2 DRILL | 0.484 |
| R LGTH | 1.260 |
| S LGTH | 2.480 |
| JJ FLATS | 1.062 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-10-10-FG (10MFS-10MFS Bul...)
Stock Status: True
| TUBE O.D. | 5/8 |
|---|---|
| A1 THREAD | 1-14 |
| A2 THREAD | 1-14 |
| A1 DRILL | 0.484 |
| A2 DRILL | 0.484 |
| R LGTH | 1.36 |
| S LGTH | 2.48 |
| JJ FLATS | 1.062 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-12-12-FG (12MFS-12MFS Bul...)
Stock Status: True
| TUBE O.D. | 3/4 |
|---|---|
| A1 THREAD | 1-3/16-12 |
| A2 THREAD | 1-3/16-12 |
| A1 DRILL | 0.609 |
| A2 DRILL | 0.609 |
| R LGTH | 1.520 |
| S LGTH | 2.650 |
| JJ FLATS | 1.188 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-12-12-SS (12MFS-12MFS Bul...)
Stock Status: True
| TUBE O.D. | 3/4 |
|---|---|
| A1 THREAD | 1-3/16-12 |
| A2 THREAD | 1-3/16-12 |
| A1 DRILL | 0.609 |
| A2 DRILL | 0.609 |
| R LGTH | 1.52 |
| S LGTH | 2.65 |
| JJ FLATS | 1.188 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-16-16-FG (16MFS-16MFS Bul...)
Stock Status: True
| TUBE O.D. | 1 |
|---|---|
| A1 THREAD | 1-7/16-12 |
| A2 THREAD | 1-7/16-12 |
| A1 DRILL | 0.811 |
| A2 DRILL | 0.811 |
| R LGTH | 1.67 |
| S LGTH | 2.80 |
| JJ FLATS | 1.438 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-16-16-SS (16MFS-16MFS Bul...)
Stock Status: True
| TUBE O.D. | 1 |
|---|---|
| A1 THREAD | 1-7/16-12 |
| A2 THREAD | 1-7/16-12 |
| A1 DRILL | 0.811 |
| A2 DRILL | 0.811 |
| R LGTH | 1.67 |
| S LGTH | 2.80 |
| JJ FLATS | 1.438 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-20-16-FG (20MFS-16MFS Bul...)
Stock Status: True
| TUBE O.D. | 1-1/4 1 |
|---|---|
| A1 THREAD | 1-11/16-12 |
| A2 THREAD | 1-7/16-12 |
| A1 DRILL | 1.024 |
| A2 DRILL | 0.811 |
| R LGTH | 1.79 |
| JJ FLATS | 1.625 |
| MATERIAL | STEEL |
Attribute: FS2701-20-20-FG (20MFS-20MFS Bul...)
Stock Status: True
| TUBE O.D. | 1-1/4 |
|---|---|
| A1 THREAD | 1-11/16-12 |
| A2 THREAD | 1-11/16-12 |
| A1 DRILL | 1.024 |
| A2 DRILL | 1.024 |
| R LGTH | 1.79 |
| S LGTH | 2.97 |
| JJ FLATS | 1.625 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-20-20-SS (20MFS-20MFS Bul...)
Stock Status: True
| TUBE O.D. | 1-1/4 |
|---|---|
| A1 THREAD | 1-11/16-12 |
| A2 THREAD | 1-11/16-12 |
| A1 DRILL | 1.024 |
| A2 DRILL | 1.024 |
| R LGTH | 1.79 |
| S LGTH | 2.97 |
| JJ FLATS | 1.625 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-24-24-FG (24MFS-24MFS Bul...)
Stock Status: True
| TUBE O.D. | 1-1/2 |
|---|---|
| A1 THREAD | 2-12 |
| A2 THREAD | 2-12 |
| A1 DRILL | 1.260 |
| A2 DRILL | 1.260 |
| R LGTH | 1.950 |
| S LGTH | 3.130 |
| JJ FLATS | 1.875 |
| MATERIAL | STEEL FORGED |
Attribute: FS2701-24-24-SS (24MFS-24MFS Bul...)
Stock Status: True
| TUBE O.D. | 1-1/2 |
|---|---|
| A1 THREAD | 2-12 |
| A2 THREAD | 2-12 |
| A1 DRILL | 1.260 |
| A2 DRILL | 1.260 |
| R LGTH | 1.950 |
| S LGTH | 3.130 |
| JJ FLATS | 1.875 |
| MATERIAL | STAINLESS STEEL |
Attribute: FS2701-32-32-FG (32MFS-32MFS Bul...)
Stock Status: True
| TUBE O.D. | 2 |
|---|---|
| A1 THREAD | 2-1/2-12 |
| A2 THREAD | 2-1/2-12 |
| MATERIAL | STEEL |
Attribute: FS2701-32-32-SS (32MFS-32MFS Bul...)
Stock Status: True
| TUBE O.D. | 2 |
|---|---|
| A1 THREAD | 2-1/2-12 |
| A2 THREAD | 2-1/2-12 |
| MATERIAL | STAINLESS STEEL |
| Connections | Face Seal |
|---|---|
| Shape | Elbow |
