Conversion Adapters

9224-L

Scraped 2026-02-15 08:27:32

Description

Description

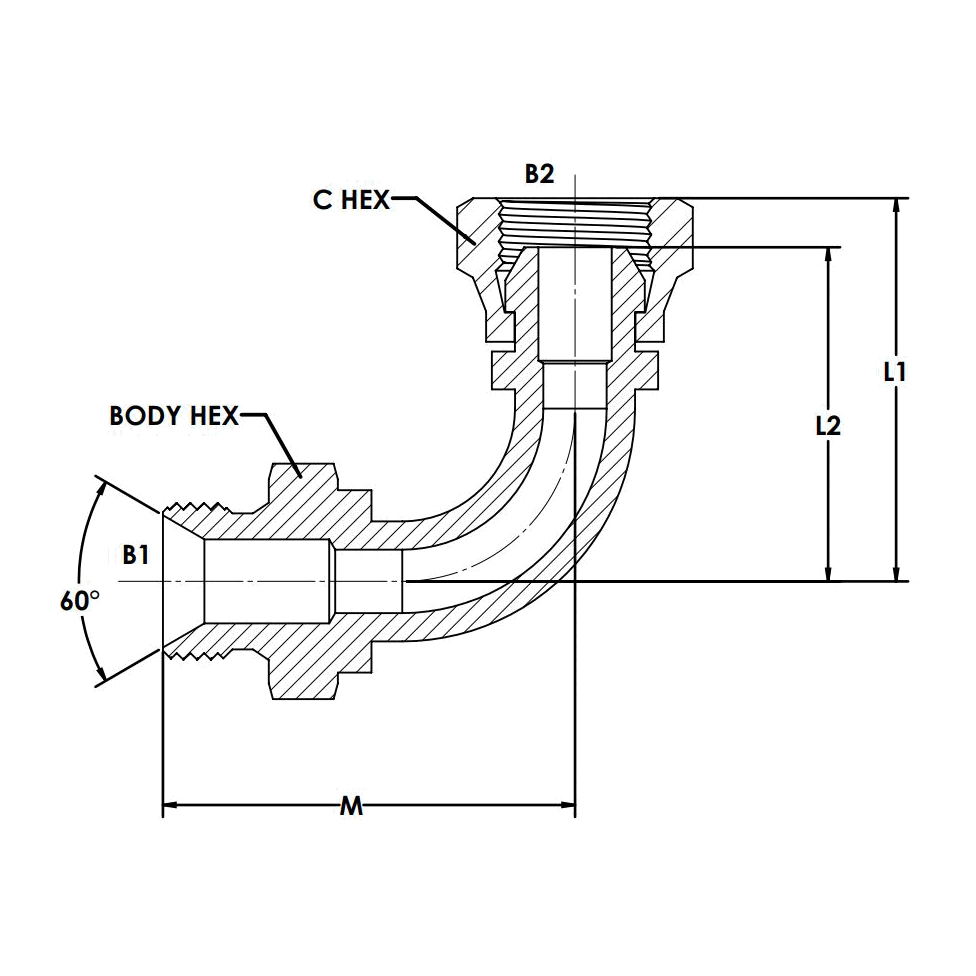

MBSPP-FBSPPS 90 ELBOW SWEPT BEND TUBE. FEMALE BSPP SWIVEL

Variations (9)

9224-L-04-04

$37.56

Attribute: 9224-L-04-04 (04MBSPP-04FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B11/4-19
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B21/4-19
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)0.113
MAXIMUM DYNAMIC PRESSURE (PSI)5,100
CALIFORNIA RESIDENTSPROP-65 WARNING

9224-L-06-06

$70.39

Attribute: 9224-L-06-06 (06MBSPP-06FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B13/8-19
THREAD DRILL B1 (MM)7.9
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B23/8-19
THREAD DRILL B2 (MM)7.1
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
BODY HEX 1 (MM)22.0
C HEX 2 (MM)22.0
CENTERLINE LENGTH M (MM)45.0
CENTERLINE LENGTH L1 (MM)40.0
CENTERLINE LENGTH L2 (MM)37.5
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)0.200
MAXIMUM DYNAMIC PRESSURE (PSI)5,100
CALIFORNIA RESIDENTSPROP-65 WARNING
CUBIC INCH SPACE (L X W X H)3.834

9224-L-08-08

$71.67

Attribute: 9224-L-08-08 (08MBSPP-08FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B11/2-14
THREAD DRILL B1 (MM)11.1
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B21/2-14
THREAD DRILL B2 (MM)9.7
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
BODY HEX 1 (MM)27.0
C HEX 2 (MM)27.0
CENTERLINE LENGTH M (MM)54.5
CENTERLINE LENGTH L1 (MM)50.0
CENTERLINE LENGTH L2 (MM)44.2
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)0.150
MAXIMUM DYNAMIC PRESSURE (PSI)2,900
CALIFORNIA RESIDENTSPROP-65 WARNING
CUBIC INCH SPACE (L X W X H)7.115

9224-L-10-10

$108.53

Attribute: 9224-L-10-10 (10MBSPP-10FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B15/8-14
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B25/8-14
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
MAXIMUM DYNAMIC PRESSURE (PSI)2,900
CALIFORNIA RESIDENTSPROP-65 WARNING

9224-L-12-12

$114.44

Attribute: 9224-L-12-12 (12MBSPP-12FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B13/4-14
THREAD DRILL B1 (MM)16.7
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B23/4-14
THREAD DRILL B2 (MM)15.5
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
BODY HEX 1 (MM)32.0
C HEX 2 (MM)32.0
CENTERLINE LENGTH M (MM)74.0
CENTERLINE LENGTH L1 (MM)63.3
CENTERLINE LENGTH L2 (MM)55.7
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)0.538
MAXIMUM DYNAMIC PRESSURE (PSI)2,900
CALIFORNIA RESIDENTSPROP-65 WARNING
CUBIC INCH SPACE (L X W X H)13.937

9224-L-16-16

$156.78

Attribute: 9224-L-16-16 (16MBSPP-16FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B11-11
THREAD DRILL B1 (MM)22.2
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B21-11
THREAD DRILL B2 (MM)22.2
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
BODY HEX 1 (MM)41.0
C HEX 2 (MM)41.0
CENTERLINE LENGTH M (MM)84.4
CENTERLINE LENGTH L1 (MM)76.05
CENTERLINE LENGTH L2 (MM)67.3
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)0.938
MAXIMUM DYNAMIC PRESSURE (PSI)1,700
CALIFORNIA RESIDENTSPROP-65 WARNING
CUBIC INCH SPACE (L X W X H)25.340

9224-L-20-20

$267.43

Attribute: 9224-L-20-20 (20MBSPP-20FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B11-1/4-11
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B21-1/4-11
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)1.463
MAXIMUM DYNAMIC PRESSURE (PSI)1,500
CALIFORNIA RESIDENTSPROP-65 WARNING

9224-L-24-24

$674.02

Attribute: 9224-L-24-24 (24MBSPP-24FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B11-1/2-11
THREAD DRILL B1 (MM)30.5
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B21-1/2-11
THREAD DRILL B2 (MM)30.5
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
BODY HEX 1 (MM)55.0
C HEX 2 (MM)55.0
CENTERLINE LENGTH M (MM)98.8
CENTERLINE LENGTH L1 (MM)104.0
CENTERLINE LENGTH L2 (MM)91.3
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
WEIGHT (LBS)2.138
MAXIMUM DYNAMIC PRESSURE (PSI)1,500
CALIFORNIA RESIDENTSPROP-65 WARNING
CUBIC INCH SPACE (L X W X H)55.743

9224-L-32-32

$871.52

Attribute: 9224-L-32-32 (32MBSPP-32FBSPPS S...)

Stock Status: True

THREAD TYPE B1MALE BSPP WITH 60 DEGREE SEAT
THREAD SIZE B12-11
THREAD DRILL B1 (MM)30.5
THREAD SPECIFICATION B160 DEG SEAT SWIVEL CONNECTION
THREAD TYPE B2FEMALE BSPP SWIVEL
THREAD SIZE B22-11
THREAD DRILL B2 (MM)30.5
THREAD SPECIFICATION B2ISO 1179, ISO 8434-6, BS 5200
BODY HEX 1 (MM)55.0
C HEX 2 (MM)55.0
CENTERLINE LENGTH M (MM)98.8
CENTERLINE LENGTH L1 (MM)104.0
CENTERLINE LENGTH L2 (MM)91.3
SHAPE90 DEGREE ANGLE
BODY MATERIALSTEEL
RAW MATERIAL TYPEBENT TUBE
PLATINGCR3
CALIFORNIA RESIDENTSPROP-65 WARNING
CUBIC INCH SPACE (L X W X H)55.743

General Attributes

Connections BSP
Shape Elbow
