Instrumentation Valves

NH-510

Scraped 2026-02-15 08:27:56

Description

Description

FP-FP-BALL VALVE, THREE-PIECE BALL VALVE

Variations (6)

NH-510-SS-N-1

$1,165.81

Attribute: NH-510-SS-N-1 (16FP-16FP-BALL VA...)

Stock Status: True

SERIESH-5
MAXIMUM WORKING PRESSURE2000PSI
BODY MATERIALSTAINLESS STEEL
VALVE BODY SIZESTANDARD
END CONNECTIONNPT
END CONNECTION SIZE1″
PATTERNSTRAIGHT
SEAT MATERIALPTFE
HANDLELEVER HANDLE
TREATMENTSTANDARD
INTLET CONNECTION (1)1″ FEMALE NPT
OUTLET CONNECTION (2)1″ FEMALE NPT
ORIFICE (MM)20.0
FLOW COEFFICIENT (CV)36.0
BALL ID (MM)20.0

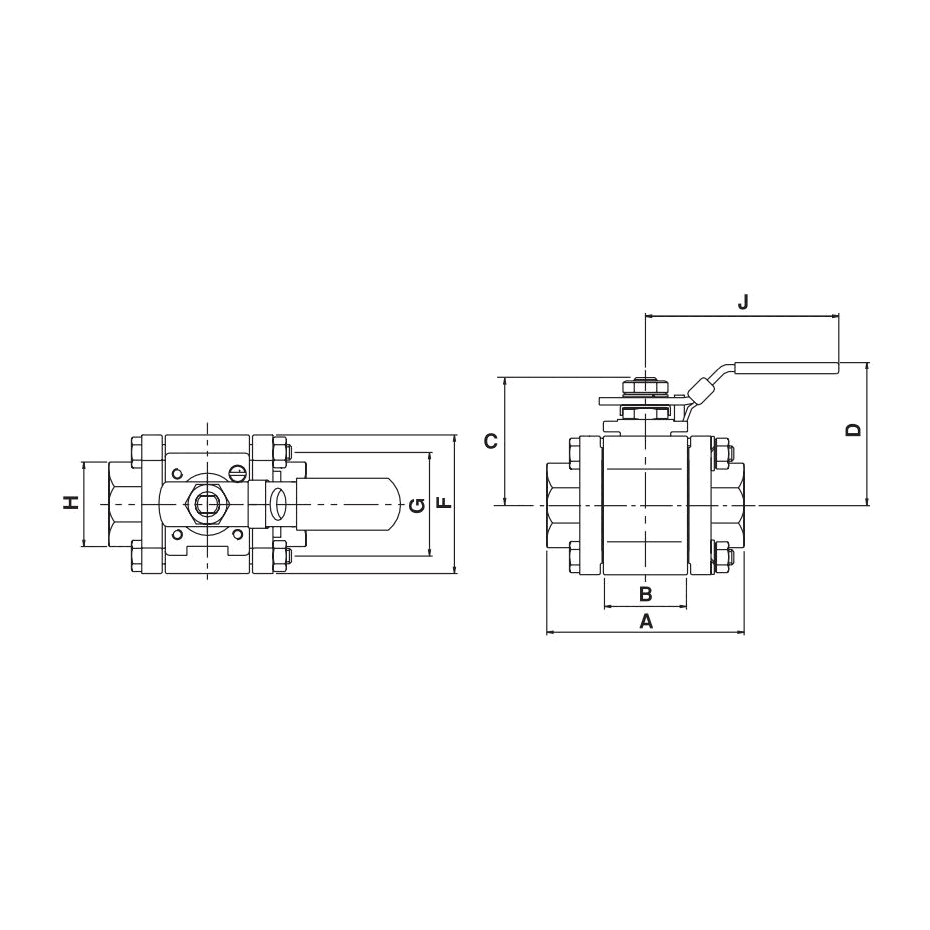

A (MM)99.0
B (MM)31.8
F (MM)60.0
C (MM)56.7
D (MM)74.5
H (MM)42.0
J (MM)151.0
G (MM)44.0

NH-510-SS-N-1/2

$641.49

Attribute: NH-510-SS-N-1/2 (08FP-08FP-BALL ...)

Stock Status: True

SERIESH-5
MAXIMUM WORKING PRESSURE2000PSI
BODY MATERIALSTAINLESS STEEL
VALVE BODY SIZESTANDARD
END CONNECTIONNPT
END CONNECTION SIZE1/2″
PATTERNSTRAIGHT
SEAT MATERIALPTFE
HANDLELEVER HANDLE
TREATMENTSTANDARD
INTLET CONNECTION (1)1/2″ FEMALE NPT
OUTLET CONNECTION (2)1/2″ FEMALE NPT
ORIFICE (MM)11.0
FLOW COEFFICIENT (CV)10.0
BALL ID (MM)11.0
A (MM)70.0
B (MM)20.6
F (MM)44.4
C (MM)40.5
D (MM)56.5
H (MM)27.0
J (MM)121.5
G (MM)32.0

NH-510-SS-N-1/2-T

$720.13

Attribute: NH-510-SS-N-1/2-T (08FP-08FP-BAL...)

Stock Status: True

SERIESH-5
MAXIMUM WORKING PRESSURE2000PSI
BODY MATERIALSTAINLESS STEEL
VALVE BODY SIZESTANDARD
END CONNECTIONNPT
END CONNECTION SIZE1/2″
PATTERNSTRAIGHT
SEAT MATERIALMODIFIED PTFE
HANDLELEVER HANDLE
TREATMENTSTANDARD
INTLET CONNECTION (1)1/2″ FEMALE NPT
OUTLET CONNECTION (2)1/2″ FEMALE NPT
ORIFICE (MM)11.0
FLOW COEFFICIENT (CV)10.0
BALL ID (MM)11.0
A (MM)70.0
B (MM)20.6
F (MM)44.4
C (MM)40.5
D (MM)56.5
H (MM)27.0
J (MM)121.5
G (MM)32.0

NH-510-SS-N-1/4

$530.48

Attribute: NH-510-SS-N-1/4 (04FP-04FP-BALL ...)

Stock Status: True

SERIESH-5
MAXIMUM WORKING PRESSURE2000PSI
BODY MATERIALSTAINLESS STEEL
VALVE BODY SIZESMALL
END CONNECTIONNPT
END CONNECTION SIZE1/4″
PATTERNSTRAIGHT
SEAT MATERIALMODIFIED PTFE
HANDLELEVER HANDLE
TREATMENTSTANDARD
INTLET CONNECTION (1)1/4″ FEMALE NPT
OUTLET CONNECTION (2)1/4″ FEMALE NPT
ORIFICE (MM)7.1
FLOW COEFFICIENT (CV)1.2
BALL ID (MM)7.1
A (MM)54.9
B (MM)15.1
F (MM)38.5
C (MM)33.2
D (MM)48.0
H (MM)19.0
J (MM)61.0
G (MM)25.5

NH-510-SS-N-3/4

$1,015.97

Attribute: NH-510-SS-N-3/4 (12FP-12FP-BALL ...)

Stock Status: True

SERIESH-5
MAXIMUM WORKING PRESSURE2000PSI
BODY MATERIALSTAINLESS STEEL
VALVE BODY SIZESTANDARD
END CONNECTIONNPT
END CONNECTION SIZE3/4″
PATTERNSTRAIGHT
SEAT MATERIALPTFE
HANDLELEVER HANDLE
TREATMENTSTANDARD
INTLET CONNECTION (1)3/4″ FEMALE NPT
OUTLET CONNECTION (2)3/4″ FEMALE NPT
ORIFICE (MM)14.1
FLOW COEFFICIENT (CV)12.0
BALL ID (MM)14.1
A (MM)74.0
B (MM)24.6
F (MM)50.8
C (MM)44.0
D (MM)60.0
H (MM)33.0
J (MM)121.5
G (MM)38.2

NH-510-SS-N-3/8

$630.06

Attribute: NH-510-SS-N-3/8 (06FP-06FP-BALL ...)

Stock Status: True

SERIESH-5
MAXIMUM WORKING PRESSURE2000PSI
BODY MATERIALSTAINLESS STEEL
VALVE BODY SIZESTANDARD
END CONNECTIONNPT
END CONNECTION SIZE3/8″
PATTERNSTRAIGHT
SEAT MATERIALPTFE
HANDLELEVER HANDLE
TREATMENTSTANDARD
INTLET CONNECTION (1)3/8″ FEMALE NPT
OUTLET CONNECTION (2)3/8″ FEMALE NPT
ORIFICE (MM)11.0
FLOW COEFFICIENT (CV)10.0
BALL ID (MM)11.0
A (MM)70.0
B (MM)20.6
F (MM)44.4
C (MM)40.5
D (MM)56.5
H (MM)27.0
J (MM)121.5
G (MM)32.0

General Attributes

Connections NPT, Other
Shape Tee
