Instrumentation Valves

NH-385U-90D-ANGLE

Scraped 2026-02-15 08:27:56

Description

Description

MP-FP-NEEDLE VALVE, 90 DEGREE ANGLE FLOW. INTEGRAL-BONNET NEEDLE VALVE.

Variations (6)

NH-385U-SS-N-R-1/4-RS-A

$391.90

Attribute: NH-385U-SS-N-R-1/4-RS-A (04MP-04...)

Stock Status: True

SERIES / MAX WORKING PRESSUREH-3 (MAWP 5000PSI)
BODY MATERIALSTAINLESS STEEL
END CONNECTIONNPT
STEM DESIGNATORREGULATING STEM
END CONNECTION SIZE1/4″
HANDLE TYPEROUND BLACK PLASTIC
PATTERN90
TREATMENTSTANDARD
ORIFICE (MM)6.4
FLOW COEFFICIENT (CV)0.73
INLET CONNECTION (1)1/4″ MALE NPT
OUTLET CONNECTION (2)1/4″ FEMALE NPT

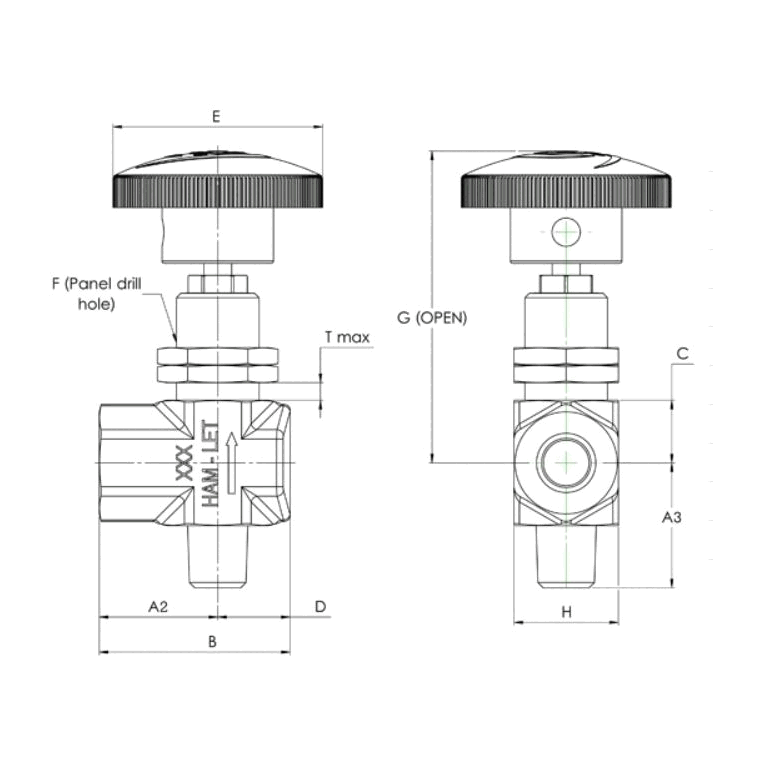

A (MM)58.5
A1 (MM)31.5
A2 (MM)27.0
A3 (MM)28.5
B (MM)43.5
C (MM)14.3
D (MM)16.5
E (MM)47.8
F (MM)20.0
G (MM)78.4
H (MM)23.8
T (MM)12.0

NH-385U-SS-N-V-1/2-RS-A

$1,039.90

Attribute: NH-385U-SS-N-V-1/2-RS-A (08MP-08...)

Stock Status: True

SERIES / MAX WORKING PRESSUREH-3 (MAWP 5000PSI)
BODY MATERIALSTAINLESS STEEL
END CONNECTIONNPT
STEM DESIGNATORV STEM
END CONNECTION SIZE1/2″
HANDLE TYPEROUND BLACK PLASTIC
PATTERN90
TREATMENTSTANDARD
ORIFICE (MM)9.5
FLOW COEFFICIENT (CV)1.8
INLET CONNECTION (1)1/2″ MALE NPT
OUTLET CONNECTION (2)1/2″ FEMALE NPT
A (MM)76.2
A1 (MM)38.1
A2 (MM)38.1
A3 (MM)38.1
B (MM)58.1
C (MM)19.5
D (MM)20.0
E (MM)47.8
F (MM)26.0
G (MM)105.6
H (MM)30.2
T (MM)22.0

NH-385U-SS-N-V-1/4-M-A

$450.63

Attribute: NH-385U-SS-N-V-1/4-M-A (04MP-04F...)

Stock Status: True

SERIES / MAX WORKING PRESSUREH-3 (MAWP 5000PSI)
BODY MATERIALSTAINLESS STEEL
END CONNECTIONNPT
STEM DESIGNATORV STEM
END CONNECTION SIZE1/4″
HANDLE TYPEMETAL BAR (316SS)
PATTERN90
TREATMENTSTANDARD
ORIFICE (MM)6.4
FLOW COEFFICIENT (CV)0.73
INLET CONNECTION (1)1/4″ MALE NPT
OUTLET CONNECTION (2)1/4″ FEMALE NPT
A (MM)58.5
A1 (MM)31.5
A2 (MM)27.0
A3 (MM)28.5
B (MM)43.5
C (MM)14.3
D (MM)16.5
E (MM)65.0
F (MM)20.0
G (MM)66.8
H (MM)23.8
T (MM)12.0

NH-385U-SS-N-V-1/4-RS-A

$391.90

Attribute: NH-385U-SS-N-V-1/4-RS-A (04MP-04...)

Stock Status: True

SERIES / MAX WORKING PRESSUREH-3 (MAWP 5000PSI)
BODY MATERIALSTAINLESS STEEL
END CONNECTIONNPT
STEM DESIGNATORV STEM
END CONNECTION SIZE1/4″
HANDLE TYPEROUND BLACK PLASTIC
PATTERN90
TREATMENTSTANDARD
ORIFICE (MM)6.4
FLOW COEFFICIENT (CV)0.73
INLET CONNECTION (1)1/4″ MALE NPT
OUTLET CONNECTION (2)1/4″ FEMALE NPT
A (MM)58.5
A1 (MM)31.5
A2 (MM)27.0
A3 (MM)28.5
B (MM)43.5
C (MM)14.3
D (MM)16.5
E (MM)47.8
F (MM)20.0
G (MM)78.4
H (MM)23.8
T (MM)12.0

NH-385U-SS-N-V-3/4-M-A

$1,432.25

Attribute: NH-385U-SS-N-V-3/4-M-A (12MP-12F...)

Stock Status: True

SERIES / MAX WORKING PRESSUREH-3 (MAWP 5000PSI)
BODY MATERIALSTAINLESS STEEL
END CONNECTIONNPT
STEM DESIGNATORV STEM
END CONNECTION SIZE3/4″
HANDLE TYPEMETAL BAR (316SS)
PATTERN90
TREATMENTSTANDARD
INLET CONNECTION (1)3/4″ MALE NPT
OUTLET CONNECTION (2)3/4″ FEMALE NPT

NH-385U-SS-N-V-3/8-RS-A

$485.65

Attribute: NH-385U-SS-N-V-3/8-RS-A (06MP-06...)

Stock Status: True

SERIES / MAX WORKING PRESSUREH-3 (MAWP 5000PSI)
BODY MATERIALSTAINLESS STEEL
END CONNECTIONNPT
STEM DESIGNATORV STEM
END CONNECTION SIZE3/8″
HANDLE TYPEROUND BLACK PLASTIC
PATTERN90
TREATMENTSTANDARD
ORIFICE (MM)6.4
FLOW COEFFICIENT (CV)0.73
INLET CONNECTION (1)3/8″ MALE NPT
OUTLET CONNECTION (2)3/8″ FEMALE NPT
A (MM)56.5
A1 (MM)28.5
A2 (MM)28.0
A3 (MM)28.5
B (MM)44.5
C (MM)14.3
D (MM)16.5
E (MM)47.8
F (MM)20.0
G (MM)78.4
H (MM)23.8
T (MM)12.0

General Attributes

Connections NPT, Other
Shape Elbow
